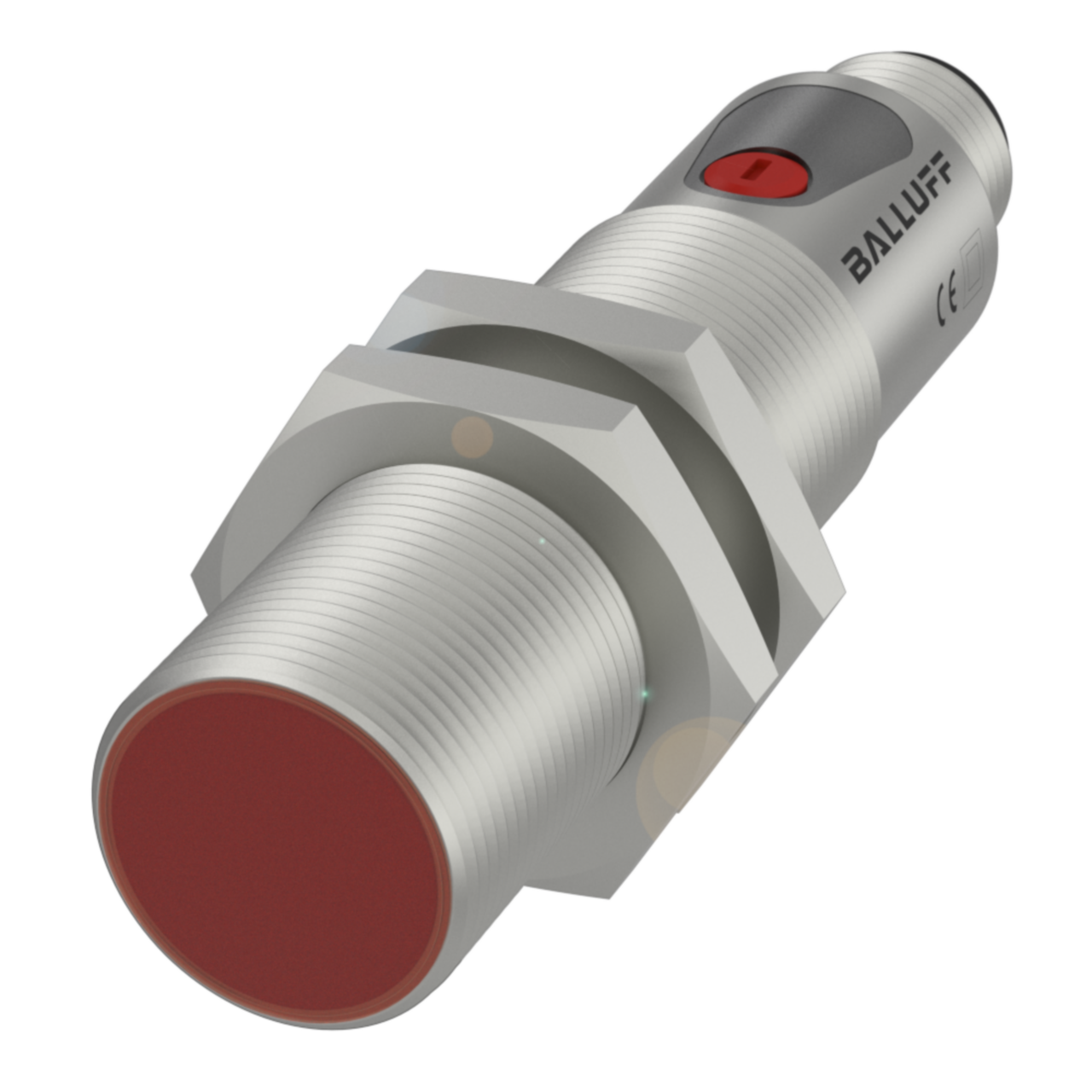

瀏覽器自帶分享功能也很好用哦~BOS 18M-PA-PR20-S4
訂購代碼: BOS01CE
在線客服
客服一

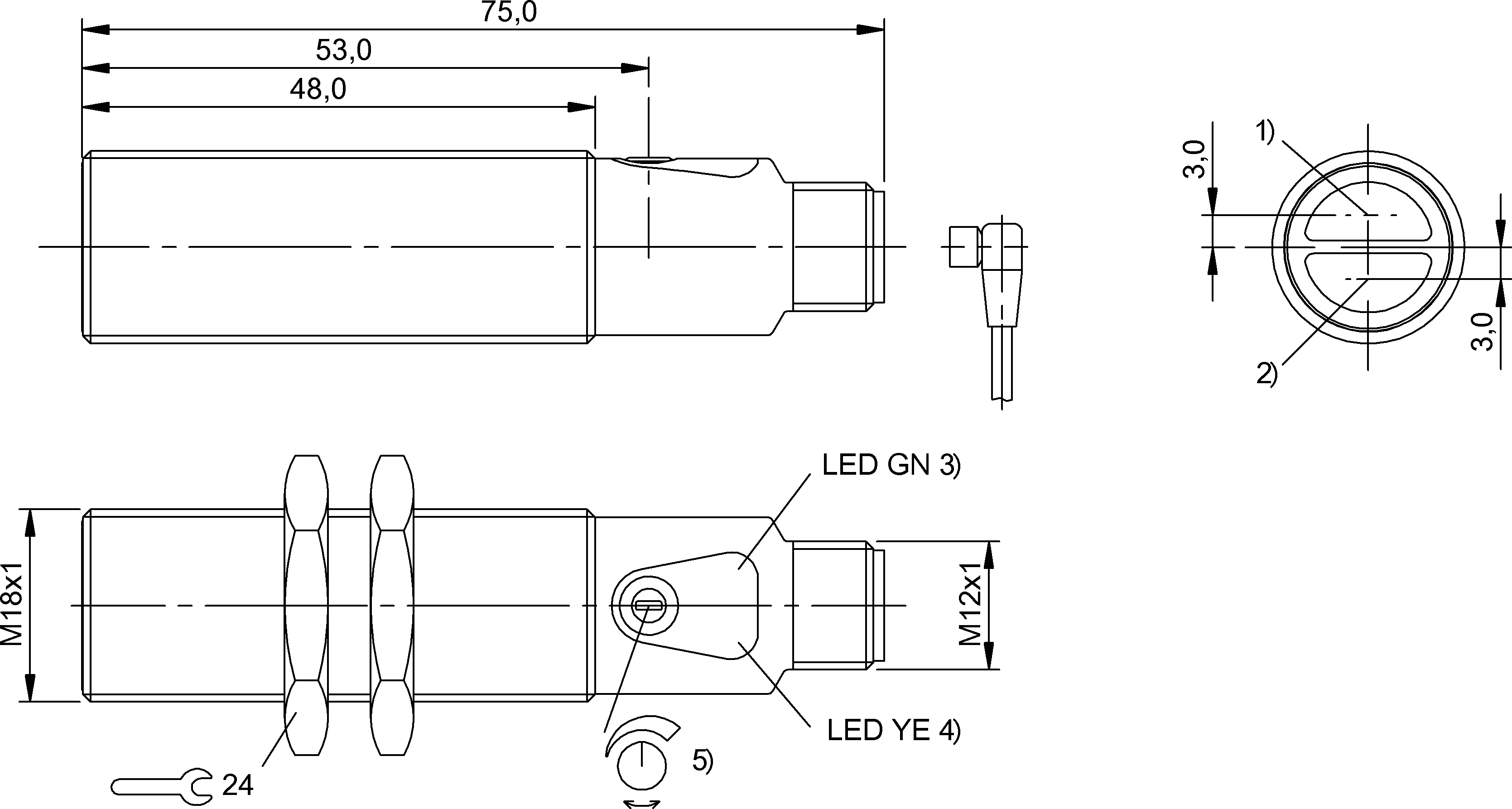

1) 光學軸，接收器, 2) 光學軸，發射器, 3) 工作電壓, 4) 光線接收/極限區域, 5) Sn
光學數據 | 機械參數 | |||
LED組件符合IEC 62471 | 無限制組別 | 尺寸 | ? 18 x 75 mm | |
偏振過濾器 | 是 | 擰緊力矩，最大 | 15 Nm | |
光斑大小 | ? 300 mm 在7 m處 | 30 Nm | ||
光線類型 | LED，紅光 | 緊固 | 螺母M18x1 | |
功能原理，光學外部光線，最大 | 鏡面反射型傳感器 10000 Lux | 材質 |
開關功能，光學 亮通
暗通
軸長度 626 nm
輻射特性 發散
功能安全性
MTTF (40 °C) 889 a
接口
開關輸出端 PNP 常開觸點 (NO)
PNP 常閉觸點 (NC) Pin 4-2
顯示 / 運行
顯示 LED綠色：工作電壓
故障 - LED綠色，閃爍LED黃色：光線接收
極限區域 - LED黃色，閃爍
調整方法 靈敏性 (Sn)
調節器 1檔電位計
外殼材料 黃銅, 鍍鎳
外殼材料，表面防護 鍍鎳
感應面，材料 玻璃，不反射
表面防護 鍍鎳
環境條件
EN 60068-2-27，沖擊 半正弦，30 gn，11 ms，3x6
半正弦，100 gn，2 ms，3x8000
EN 60068-2-6，振動 10~55 Hz，振幅1 mm，3x30 min 10-2000 Hz，振幅1 mm，30 gn， 3x5 h
污染程度 3
環境溫度 -5. 55 °C
防護等級 IP67
電氣參數 | 范圍 / 距離 | ||
Ie時的最大電壓降Ud Ue下的最大無負載電流 余波，最大 (Ue的百分比) 關閉延時toff，最大就緒延時tv，最大工作電壓Ub 應用分類開關頻率 接通延時ton，最大值最大剩余電流lr 最大負載電容，在Ue下測量工作電壓Ue DC 測量工作電流Ie 測量絕緣電壓Ui 防護等級 | 2.5 V 30 mA 15 % 0.63 ms 20 ms 10~30 VDC DC -13 800 Hz 0.63 ms 30 μA 0.2 μF 24 V 100 mA 75 V DC II | 作用范圍 0~7 m 額定開關距離Sn 7 m 可調式 通用性參數 供貨范圍 螺母M18x1 (2x) 操作手冊 功能原理 光電傳感器 型號系列 18M 基準反射器 BOS R-1 基本標準 IEC 60947-5-2 形狀 圓柱形 光學鏡片，直頭 許可/一致性 CE cULus WEEE | |
電氣連接 | |||
反極性保護接口 短路保護 觸點，表面防護防止出現混淆 | 是 插接器，M12x1公頭，4針是 鍍金是 | ||
備注 |
附件單獨訂購。
偏振濾光鏡可防止因反光和發光件而造成開關控制出錯。更多信息：參見操作手冊。
在排除了過載后，傳感器將重新生效。
更多有關MTTF或B10d的信息請參見MTTF / B10d證書
所給出的MTTF / B10d數值并非約束性的購買及/或產品壽命承諾；這些數值只是經驗值，對于產品屬性沒有約束力。這些數值說明也同樣不會延長或以任何形式影響缺陷索賠的時效期限..
Connector Drawings

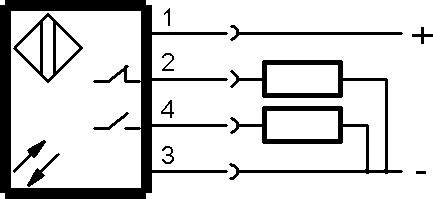

Wiring Diagrams
Opto Symbols
1) 光學軸，接收器, 2) 光學軸，發射器, 3) 工作電壓, 4) 光線接收/極限區域, 5) Sn
