功能安全性

MTTF (40 °C) 81 a

接口

IO-Link版本 1

機械參數

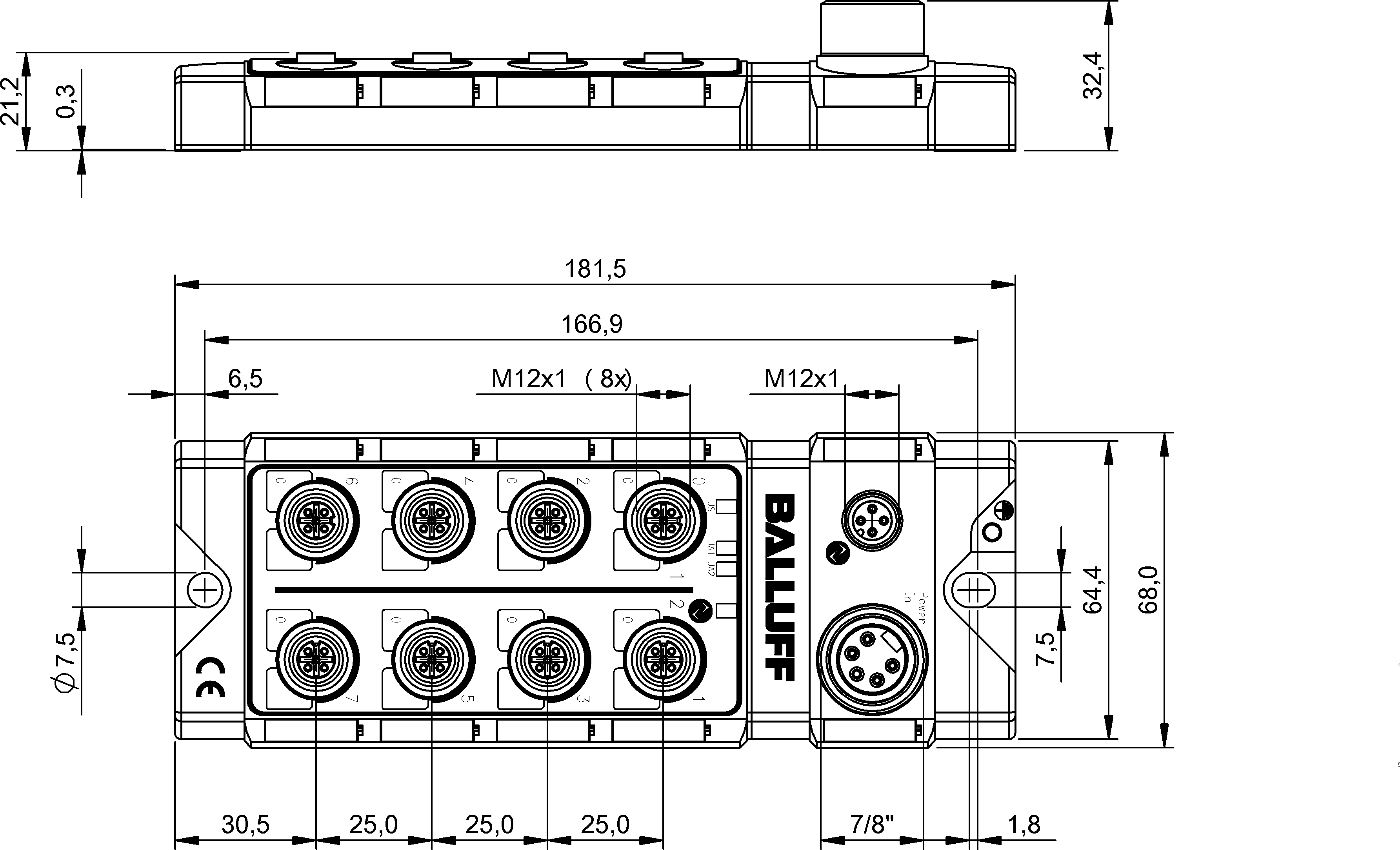

尺寸 68 x 32.4 x 181.5 mm

接地帶固定件 M4內螺紋

緊固 2孔螺栓固定

材質

顯示，IO-Link通信 LED綠色

顯示，執行器供電UA LED綠色

顯示，模塊供電 LED綠色

61~500 Hz，恒定加速度15 g

UL最高環境溫度 45 °C

存儲溫度 -25...70 °C

環境溫度 -5...70 °C

防護等級 IP67, 已擰緊螺栓的狀態

電氣參數

IO-Link功能 設備

IO-Link端口，數量 1

可配置輸入/輸出端 否

工作電壓Ub 18~30.2 VDC

開關電流 8x 2 A

總電流UA，執行器 9.0 A

總電流US，傳感器 4.0 A

無負載的最大電流消耗 90 mA

測量工作電壓Ue DC 24 V

電氣連接

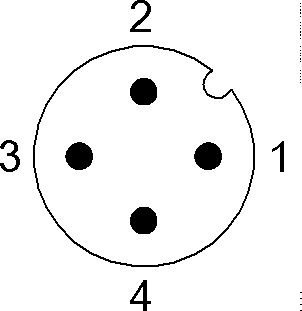

接口 (COM 1) M12x1-插頭, 4-針, A-編碼

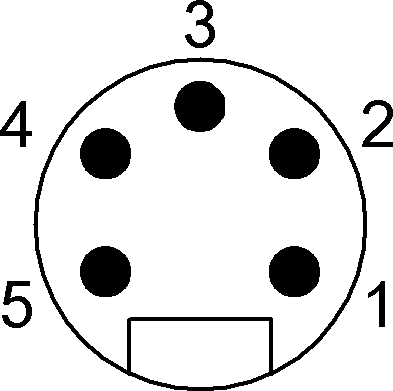

接口 (電源輸入) 7/8"-插頭, 5-針

接口插槽 8x M12x1-母頭, 5-針, A-編碼

觸點，表面防護 鍍鎳2 μm/鍍金0.4 μm

通用性參數

供貨范圍 標牌 (20x)

盲塞M12 (4x)

接 地 帶 彈性墊圈簡要說明螺栓M4x6

形狀 兩行

許可/一致性 CE

UKCA

cULus WEEE

備注

參見簡要說明

更多有關MTTF或B10d的信息請參見MTTF / B10d證書

所給出的MTTF / B10d數值并非約束性的購買及/或產品壽命承諾；這些數值只是經驗值，對于產品屬性沒有約束力。這些數值說明也同樣不會延長或以任何形式影響缺陷索賠的時效期限..
