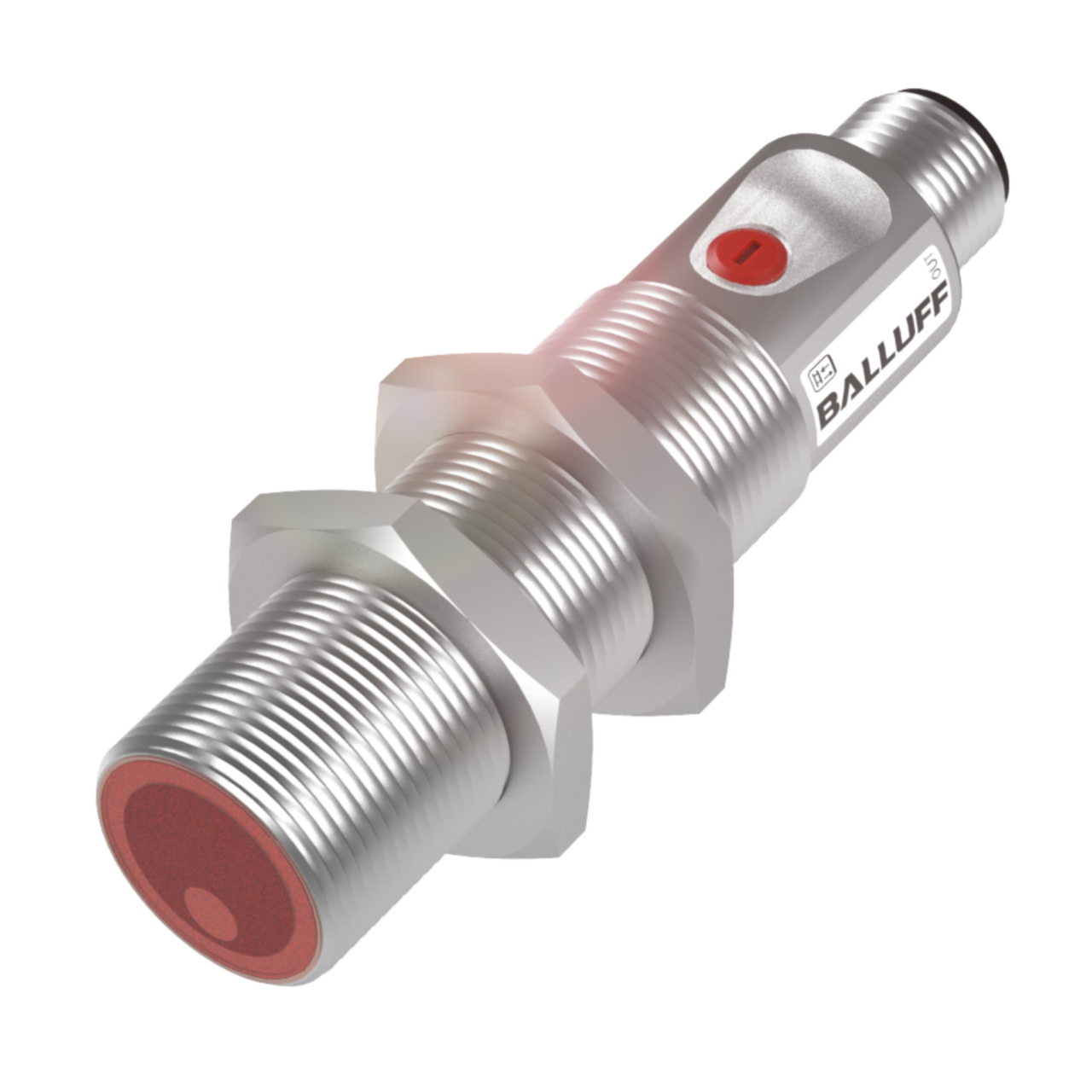

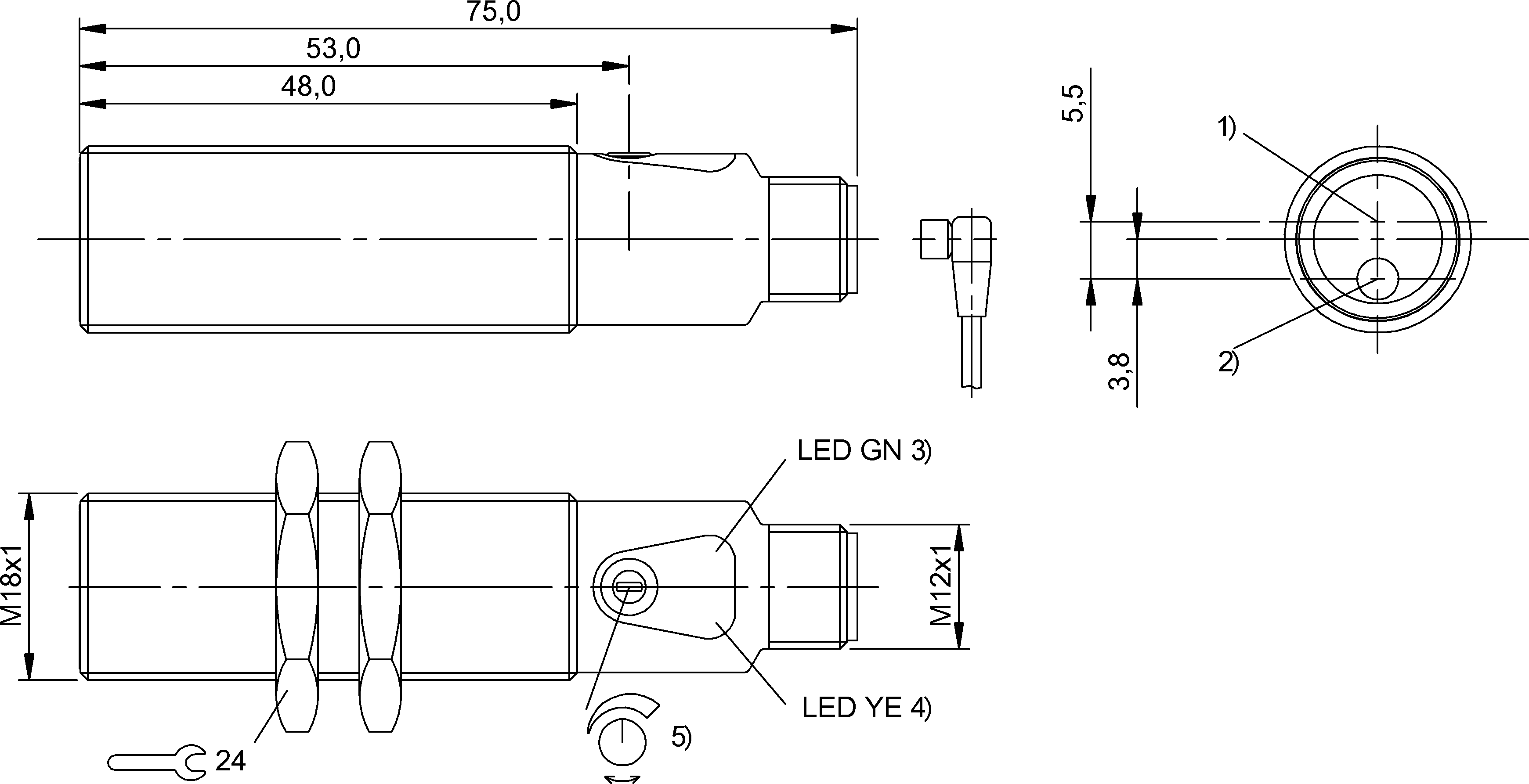

1) 光學軸，接收器, 2) 光學軸，發射器, 3) 工作電壓/故障, 4) 光線接收/極限區域, 5) Sn

光學數據

〔中等功率Po，最大 390 μW

偏振過濾器 是

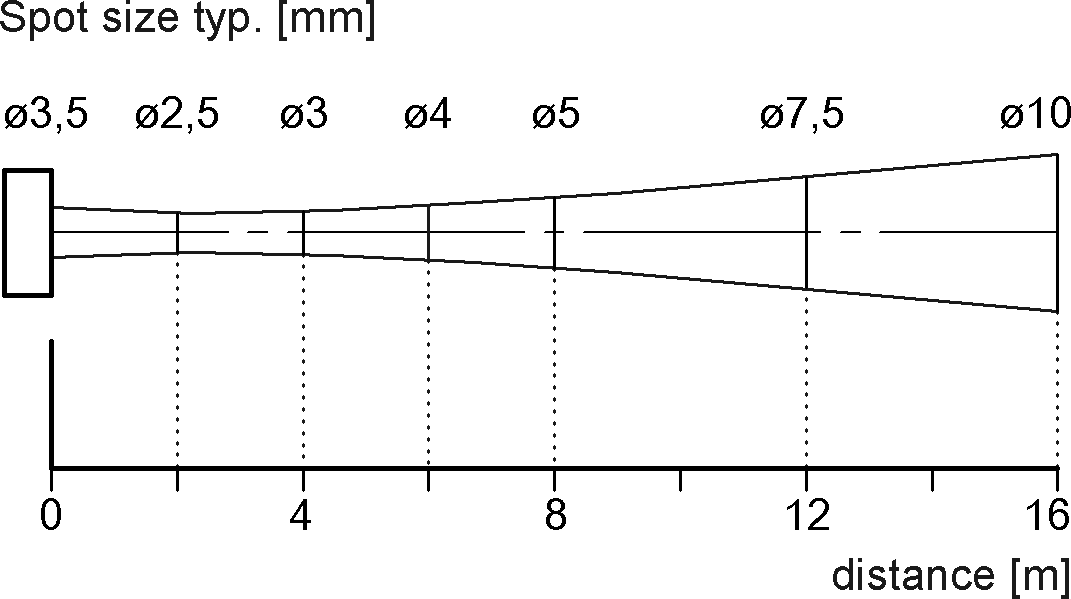

光斑大小 ? 10 mm 在16 m處

光線類型 激光，紅光

功能原理，光學 鏡面反射型傳感器

外部光線，最大 10000 Lux

開關功能，光學 亮通

暗通

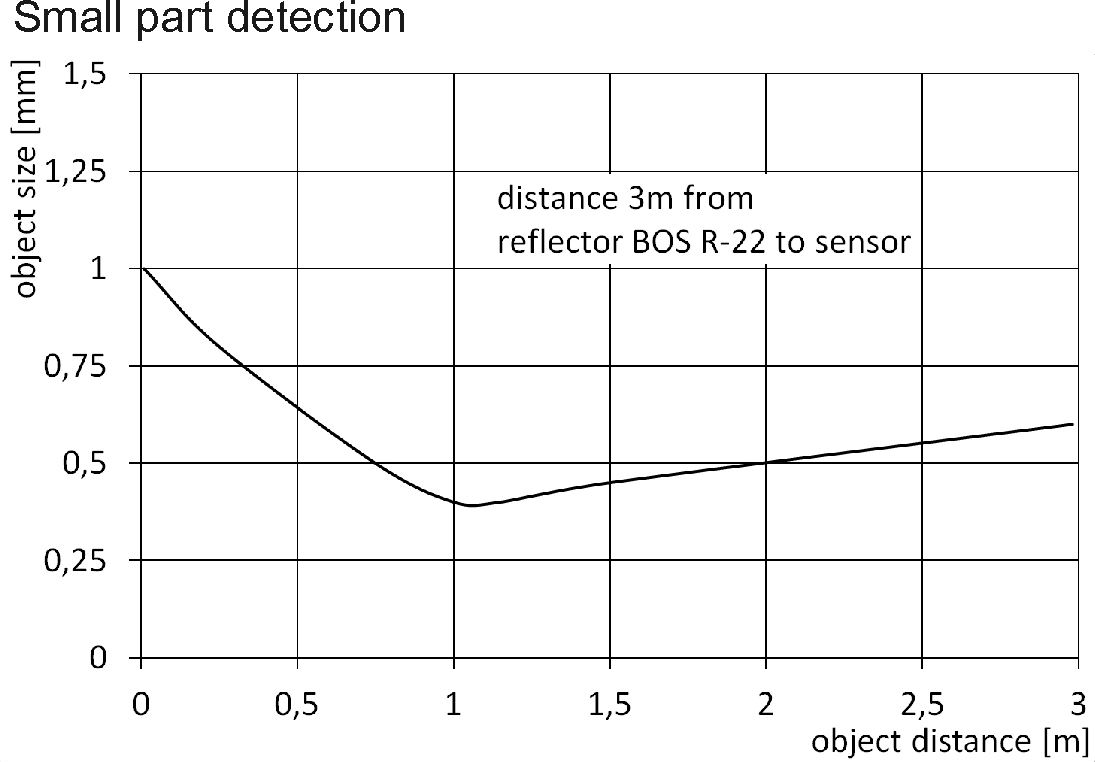

最小零件，典型 ? 0.4 mm，在1 m的條件下。R0 = 3 m

激光等級符合IEC 60825-1 1

盲區 30 mm

脈沖功率Pp，最大 2.5 mW

脈沖時長t，最大 4400 μs

脈沖頻率 10 kHz

軸長度 655 nm

輻射特性 平行

功能安全性

MTTF (40 °C) 575 a

接口

開關輸出端 PNP 常開觸點 (NO)

PNP 常閉觸點 (NC) Pin 4-2

顯示 / 運行

顯示 LED綠色：工作電壓

故障 - LED綠色，閃爍

極限區域 - LED黃色，閃爍LED黃色：光線接收

調整方法 靈敏性 (Sn)

調節器 電位計270°

機械參數

尺寸 ? 18 x 75 mm

擰緊力矩，最大 15 Nm

30 Nm

緊固 螺母M18x1

材質

外殼材料 黃銅, 鍍鎳

感應面，材料 玻璃

表面防護 鍍鎳

環境條件

EN 60068-2-27，沖擊 半正弦，30 g_n，11 ms，3x6

EN 60068-2-6，振動 10~55 Hz，振幅1 mm，3x30 min

污染程度 3

環境溫度 -5. 55 °C

防護等級 IP67

應用分類 DC -13

開關頻率 1000 Hz

接通延時ton，最大值 0.05 ms

最大負載電容，在Ue下 0.1 μF

測量工作電壓Ue DC 24 V

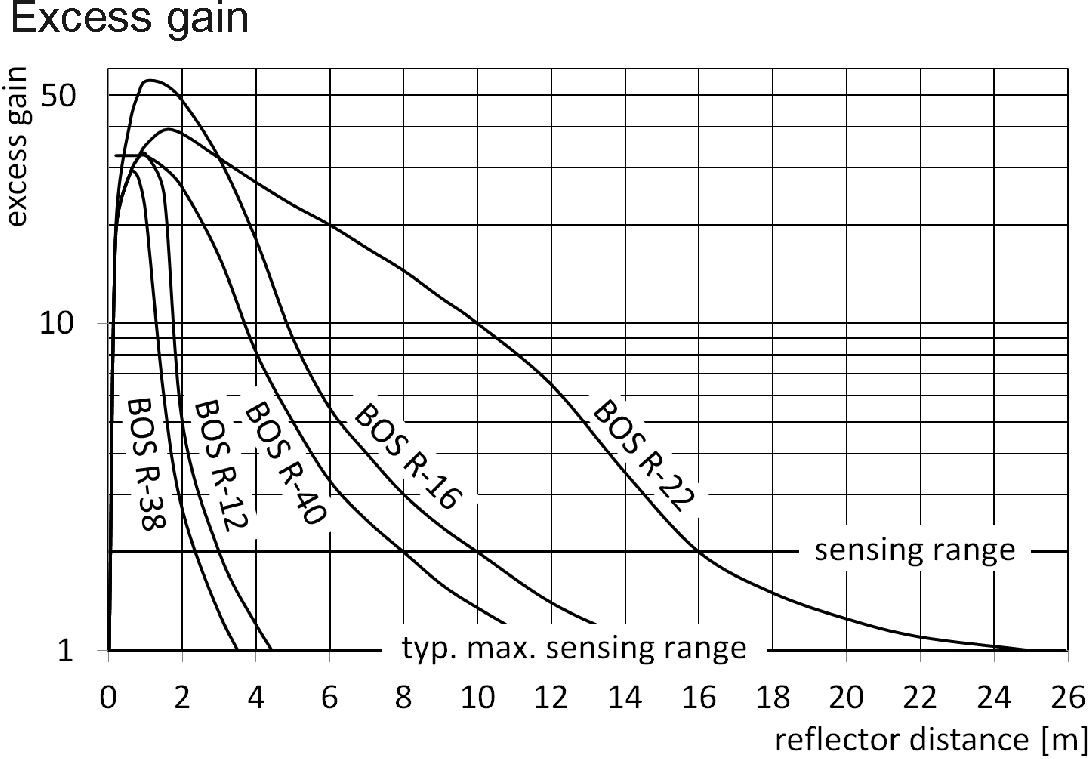

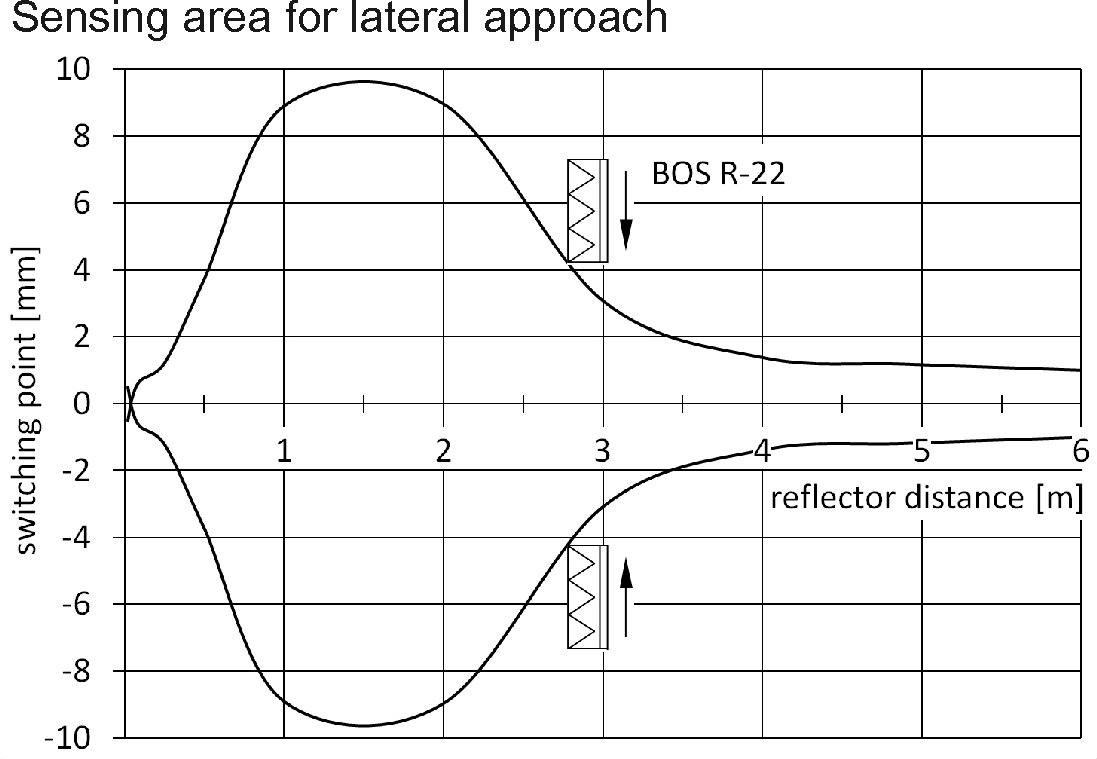

范圍 / 距離

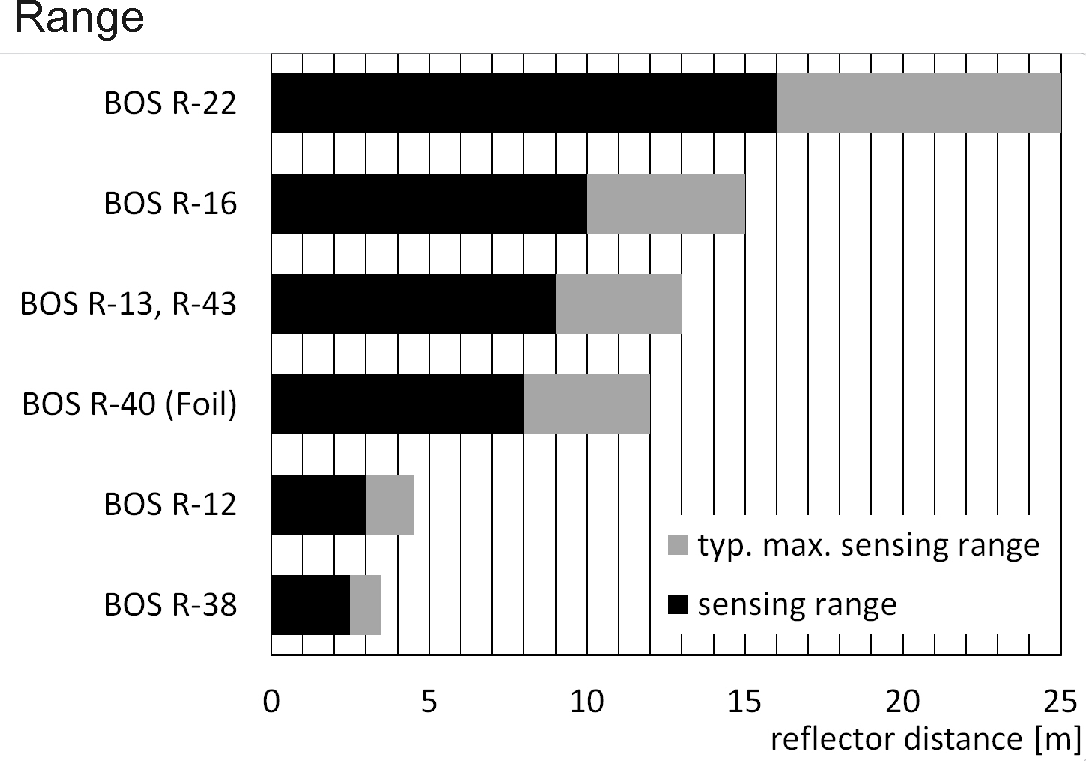

作用范圍 0~16 m

額定開關距離Sn 16 m 可調式

所給出的MTTF / B10d數值并非約束性的購買及/或產品壽命承諾；這些數值只是經驗值，對于產品屬性沒有約束力。這些數值說明也同樣不會延長或以任何形式影響缺陷索賠的時效期限..

Connector Drawings

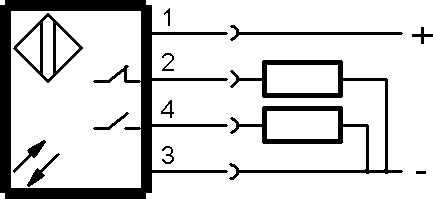

Wiring Diagrams

Technical Drawings

Opto Symbols

激光等級1，符合IEC 60825-1

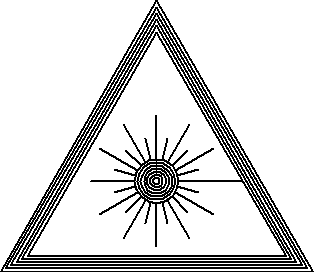

Warning Symbols
