1) 光學軸, 2) 輸出功能, 3) 穩定性, 4) Sn

軸長度 660 nm

功能安全性

MTTF (40 °C) 774 a

接口

開關輸出端 PNP 常開觸點 (NO)

PNP 常閉觸點 (NC) Pin 4-2

尺寸 ? 18 x 81.5 mm

擰緊力矩，最大 1.5 Nm

緊固 螺栓M3

螺母M18x1

材質

外殼材料 PBT

感應面，材料 PMMA

環境條件

EN 60068-2-27，沖擊 半正弦，30 g_n，11 ms，3x6

EN 60068-2-6，振動 10~55 Hz，振幅0.5 mm，3x30 min

環境溫度 -25...55 °C

防護等級 IP67

電氣參數

電氣連接

反極性保護 是

接口 插接器

短路保護 是

范圍 / 距離

作用范圍 0~4.5 m

額定開關距離Sn 4.5 m 可調式

Ie時的最大電壓降Ud 2 V

Ue下的最大無負載電流 35 mA

余波，最大 (Ue的百分比) 8 %

關閉延時toff，最大 0.5 ms

工作電壓Ub 10~30 VDC

開關頻率 1000 Hz

接通延時ton，最大值 0.5 ms

測量工作電壓Ue DC 24 V

測量工作電流Ie 100 mA

測量絕緣電壓Ui 75 V DC

通用性參數

功能原理 光電傳感器

品牌 Global

型號系列 18KF

基準反射器 BOS R-1

基本標準 IEC 60947-5-2

形狀 扁平缸

光學鏡片，直頭

許可/一致性 CE

cULus WEEE

備注

在排除了過載后，傳感器將重新生效。

偏振濾光鏡可防止因反光和發光件而造成開關控制出錯。更多信息：參見操作手冊。

附件單獨訂購。

目標物體 (測量板)：灰卡，200 x 200，90 %漫反射，側面接近，運動方向垂直于透鏡軸面。

更多有關MTTF或B10d的信息請參見MTTF / B10d證書

所給出的MTTF / B10d數值并非約束性的購買及/或產品壽命承諾；這些數值只是經驗值，對于產品屬性沒有約束力。這些數值說明也同樣不會延長或以任何形式影響缺陷索賠的時效期限..

Connector Drawings

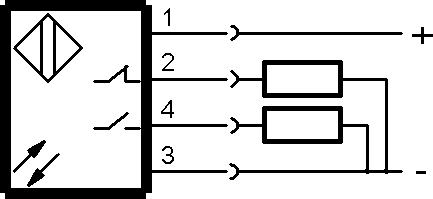

Wiring Diagrams

Opto Symbols
