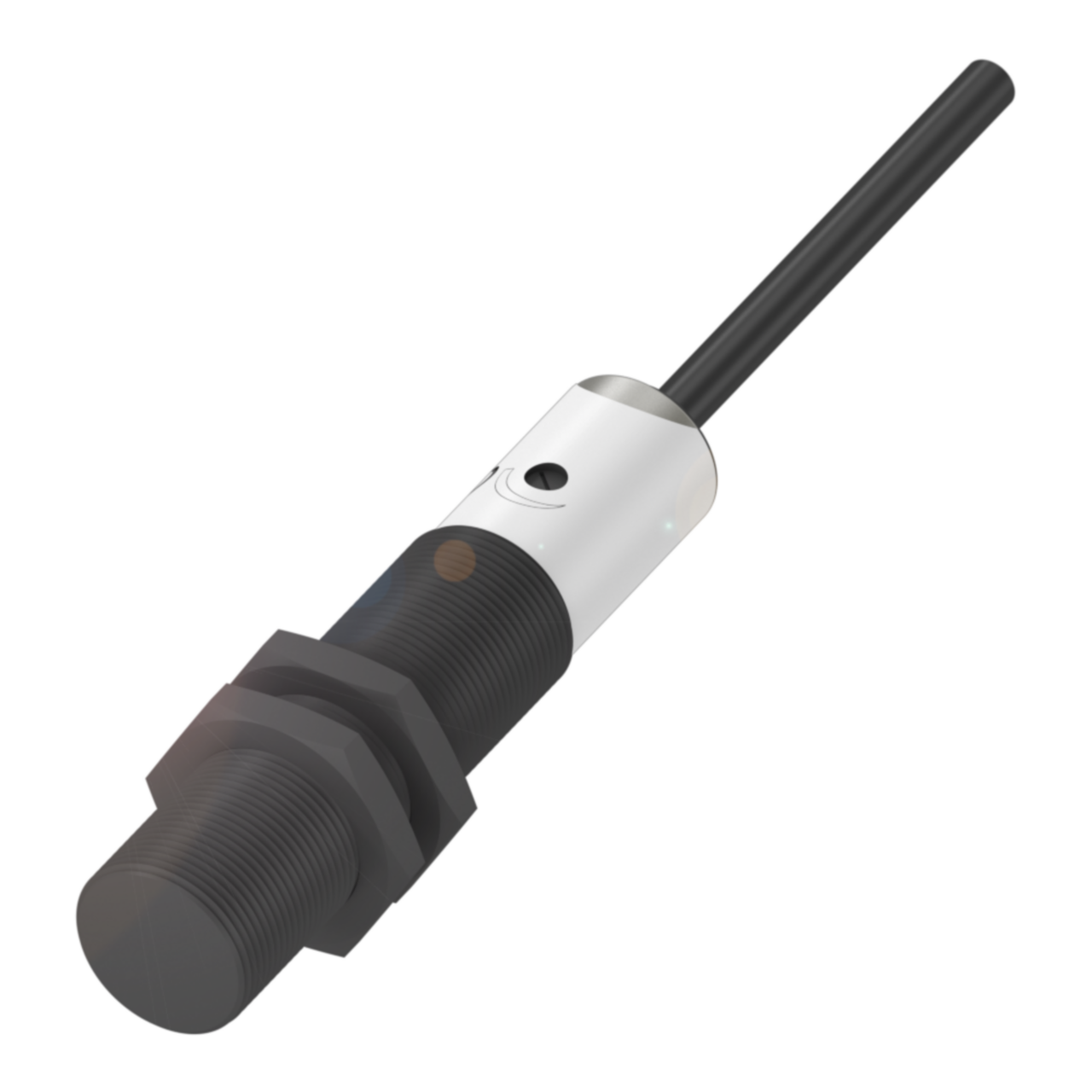

功能安全性

MTTF (40 °C) 334 a

接口

開關輸出端 常閉觸點 (NC)

顯示 / 運行

功能顯示 是

機械參數

電氣參數

在24 V直流時的最大剩余電流lr 1.5 mA

在250 V交流時的最大剩余電流lr 2.5 mA

工作電壓Ub 20~250 VDC/20~250 VAC

應用分類 AC-140

DC -13

建議的短路保護裝置 微型保險絲，符合IEC60127-2 Sheet 1，≤2 A (flink)。

開關頻率 50 Hz

開關頻率 (AC) 25 Hz

最大剩余電流lr，在110 V直流時 1.7 mA

測量工作電壓Ue，AC 110 V

安裝 不齊平

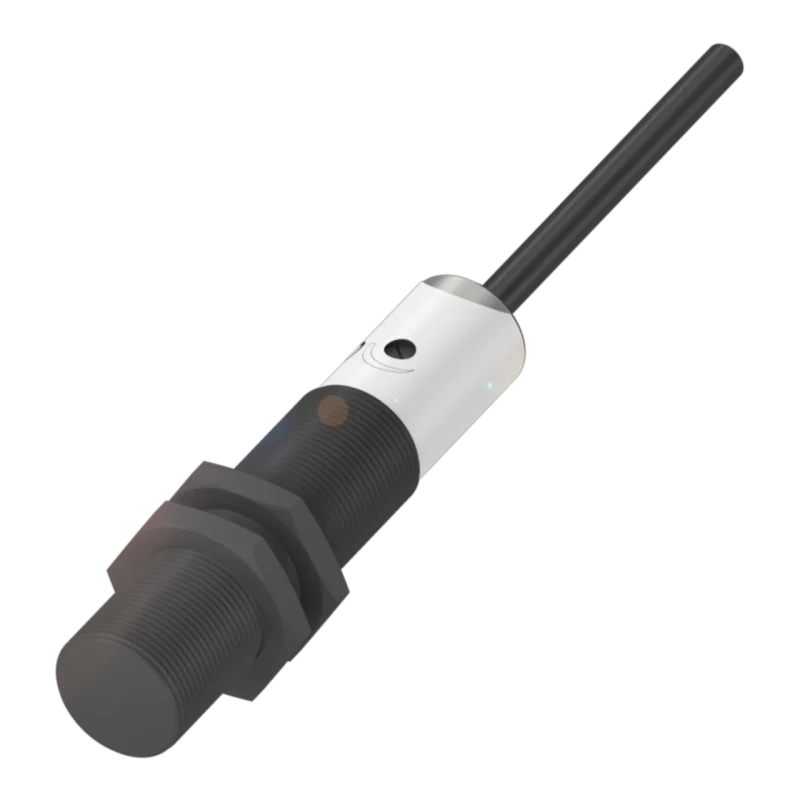

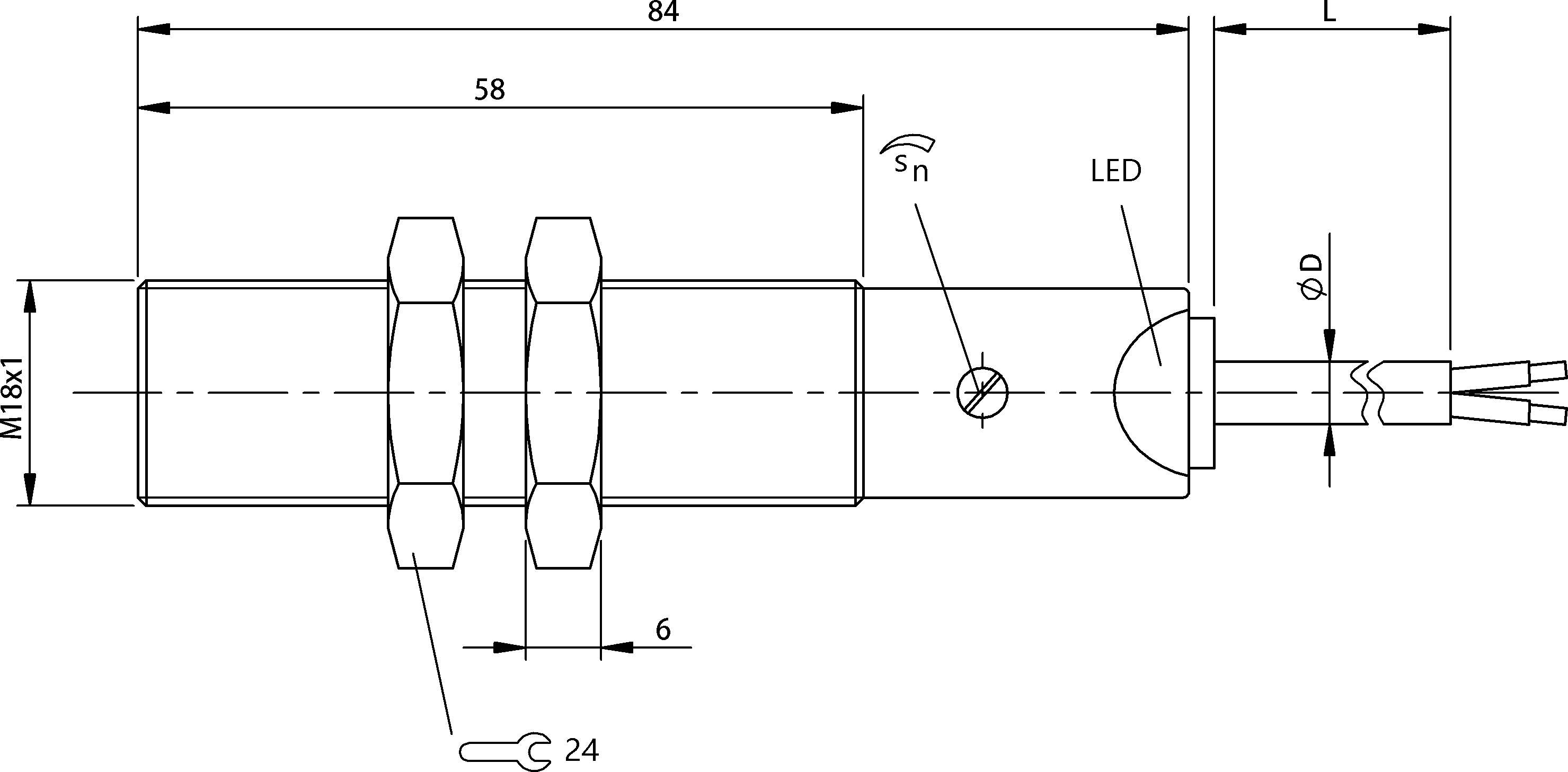

尺寸 ? 18 x 84 mm

結構尺寸 M18x1

材質

外殼材料 PBT

感應面，材料 PBT

護套材料 PVC

環境條件

污染程度 3

環境溫度 -25. 80 °C

防護等級 IP67

測量工作電流Ie 100 mA

測量工作電流Ie，AC 150 mA

測量絕緣電壓Ui 250 V AC

電壓降，靜態，最大 6 V

防護等級 II

電氣連接

導線截面 0.34 mm2

導線數量 2

導線長度L 2 m

電纜直徑D 4.90 mm

短路保護 否

建議：在短路后，檢查設備的安全功能。

Ta 50°C~80°C：Ie= 350 - 6.7x(Ta-50)

The potentiometer does not have a fixed stop, but can be turned endlessly without destroying anything.

If no change in the switching signal is detected, the potentiometer should be turned forwards or backwards until a signal change occurs at the output.

更多有關MTTF或B10d的信息請參見MTTF / B10d證書

所給出的MTTF / B10d數值并非約束性的購買及/或產品壽命承諾；這些數值只是經驗值，對于產品屬性沒有約束力。這些數值說明也同樣不會延長或以任何形式影響缺陷索賠的時效期限..

1) K型防護，參見電氣數據

Wiring Diagrams
