功能安全性

MTTF (40 °C) 35 a

接口

IO-Link版本 1.1

機械參數

尺寸 68 x 31.7 x 224 mm

接地帶固定件 M4

緊固 2孔螺栓固定

材質

顯示 / 運行

開關功能顯示 LED黃色

顯示，IO-Link通信 LED綠色

顯示，傳感器供電US LED綠色

顯示，執行器供電UA LED綠色

EN 60068-2-6，振動 5~61 Hz，恒定振幅1 mm 61~500 Hz，恒定加速度15 g

UL最高環境溫度 45 °C

存儲溫度 -25...70 °C

環境溫度 -5...70 °C

防護等級 IP67, 已擰緊螺栓的狀態

電氣參數

IO-Link功能 主控設備

傳輸率 10/100 Mbit/s

可配置輸入/輸出端 是

地址范圍 IPV4

工作電壓Ub 18~30.2 VDC

總電流UA，執行器 12.0 A

總電流US，傳感器 12.0 A

最大輸出電流，Claas B Ports 3.5 A

測量工作電壓Ue DC 24 V

輸出電流，最大 2 A short-circuit proof and overload-proof

電氣連接

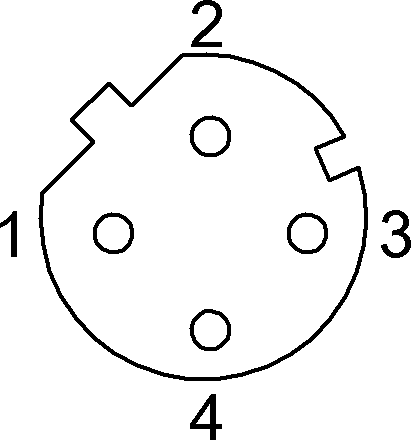

接口 (COM 1) M12x1-插口, 4-針, D-編碼

接口 (COM 2) M12x1-插口, 4-針, D-編碼

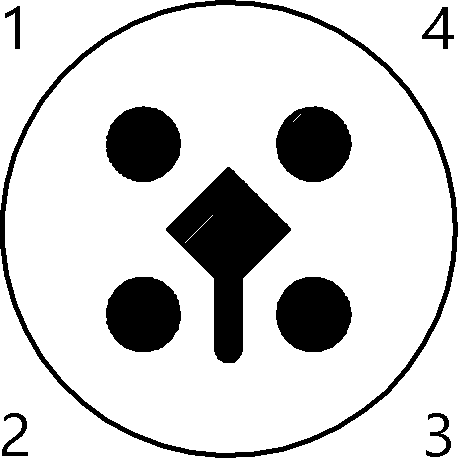

接口 (電源輸入) M12x1-插頭, 4-針, T-編碼

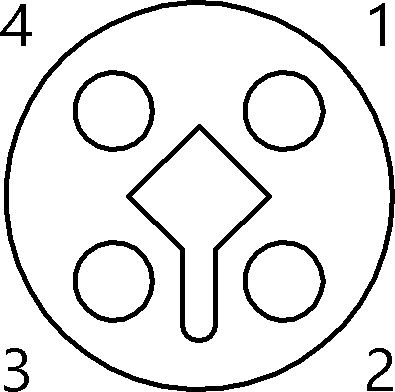

接口 (電源輸出) M12x1-插口, 4-針, T-編碼

接口插槽 8x M12x1-母頭, 5-針, A-編碼

觸點，表面防護 NiAu

通用性參數

供貨范圍 簡要說明

標牌 (20x)

盲塞M12 (4x)

接 地 帶 彈性墊圈螺栓M4x6

支持的網絡瀏覽器 Google Chrome Mozilla Firefox

顯示 是

許可/一致性 CE

WEEE

cULus

備注

參見簡要說明

更多有關MTTF或B10d的信息請參見MTTF / B10d證書

所給出的MTTF / B10d數值并非約束性的購買及/或產品壽命承諾；這些數值只是經驗值，對于產品屬性沒有約束力。這些數值說明也同樣不會延長或以任何形式影響缺陷索賠的時效期限..
