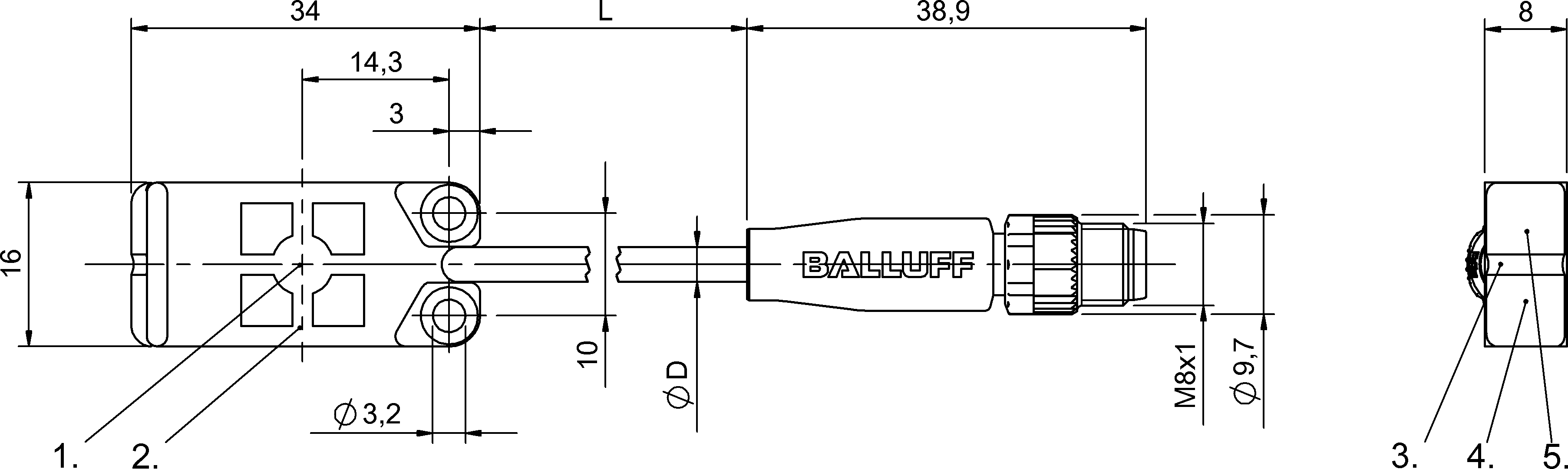

1) 有效面, 2) 外殼, 3) 蓋子, 4) 工作電壓顯示，綠色, 5) 功能顯示，黃色

功能安全性

MTTF (40 °C) 98 a

接口

開關輸出端 PNP常開觸點 (NO)

電氣參數

Ue下的最大無負載電流 12.0 mA

余波，最大 (Ue的百分比) 10 %

就緒延時tv，最大 200 ms

工作電壓Ub 12~30 VDC

應用分類 DC -13

開關頻率 50 Hz

機械參數

安裝 齊平

尺寸 34 x 16 x 8 mm

擰緊力矩 0.2 Nm

結構尺寸 立方形

材質

外殼材料 PP

感應面，材料 PP

護套材料 PUR

蓋子材料 PP

環境條件

污染程度 1

環境溫度 -25. 70 °C

防護等級 IP67

電壓降，靜態，最大 1.5 V

電氣連接

反極性保護 是

導線截面 0.14 mm2

導線數量 4

導線長度L 0.3 m

接口 4-針

電纜直徑D 3.40 mm

短路保護 是

防止出現混淆 是

要全調整DI輸入端，與L+連接2至7秒。要空調整，與L+連接7至12秒。

DI輸入端可用于開關點學習。在普通模式下，DI輸入端應長期與L-連接。

The potentiometer does not have a fixed stop, but can be turned endlessly without destroying anything.

If no change in the switching signal is detected, the potentiometer should be turned forwards or backwards until a signal change occurs at the output.

更多有關MTTF或B10d的信息請參見MTTF / B10d證書

所給出的MTTF / B10d數值并非約束性的購買及/或產品壽命承諾；這些數值只是經驗值，對于產品屬性沒有約束力。這些數值說明也同樣不會延長或以任何形式影響缺陷索賠的時效期限..

Connector Drawings

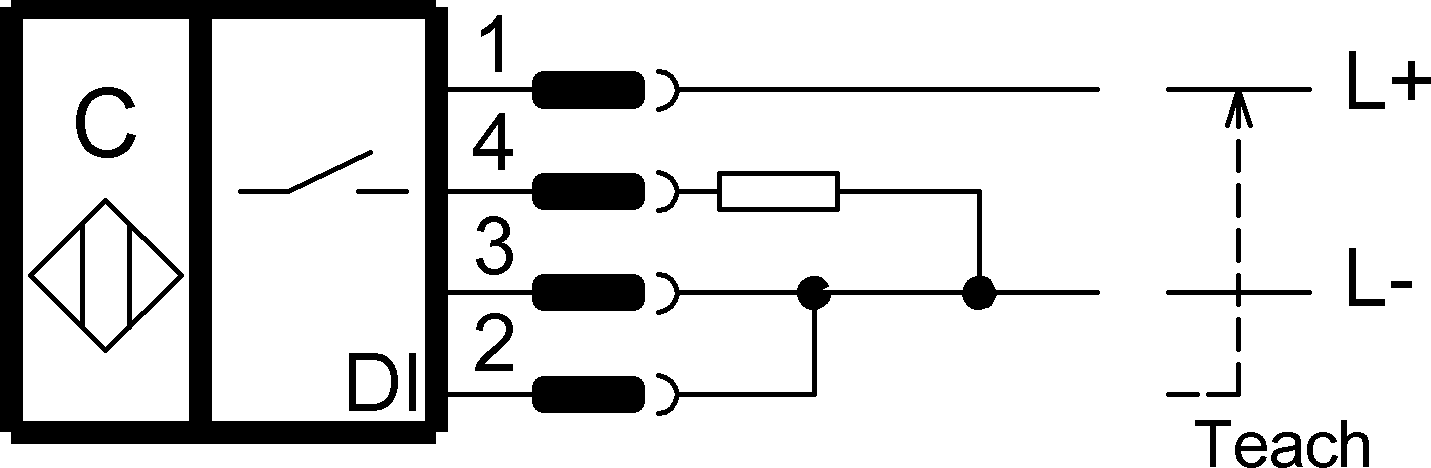

Wiring Diagrams

Help Views
