瀏覽器自帶分享功能也很好用哦~BES M08MG-GSC20B-BP00,3-GS04
訂購代碼: BES001Z
在線客服
客服一
功能安全性
電氣參數 | |
余波，最大 (Ue的百分比) | 15 % |
就緒延時tv，最大 | 50 ms |
工作電壓Ub | 10~36 VDC |
應用分類 | DC -13 |
開關頻率 | 1500 Hz |
最大剩余電流lr | 600 μA |
最大負載電容，在Ue下 | 1 μF |
最小工作電流Im | 5 mA |
測量工作電壓Ue DC | 24 V |
測量工作電流Ie | 100 mA |
測量短路電流 | 100 A |
測量絕緣電壓Ui | 75 V DC |
電壓降，靜態，最大 | 5.3 V |
電氣連接 | |
反極性保護 | 是 |
導線長度L | 0.3 m |
接口 | M12x1-公頭, 4-針, A-編碼 |
電纜直徑D | 3.00 mm |
短路保護 | 是 |
連接方式 | 電纜及插接器, 0.30 m, PUR |
防止出現混淆 | 是 |
MTTF (40 °C) 315 a
接口
開關輸出端 極性常開觸點 (NO)
顯示 / 運行
功能顯示 是
工作電壓顯示 否
機械參數
安裝 齊平
尺寸 ? 8 x 40 mm
擰緊力矩 3 Nm
結構尺寸 M8x1
材質
外殼材料 黃銅, 不含鎳涂層
感應面，材料 PBT
護套材料 PUR
環境條件
EN 60068-2-27，沖擊 半正弦，30 gn，11ms
EN 60068-2-6，振動 55 Hz，振幅1 mm，3x30 min
污染程度 3
環境溫度 -25. 70 °C
防護等級 IP67
范圍 / 距離
安全開關距離Sa 1.6 mm
額定開關距離Sn 2 mm
通用性參數
開關距離標識 | ■■ | ||
最大重復精度 (Sr的百分比) | 5.0 % | 品牌 | Global |
溫度漂移，最大 (Sr的百分比) | 10 % | 基本標準 | IEC 60947-5-2 |
真實開關距離Sr | 2 mm | 許可/一致性 | CE |
真實開關距離Sr，公差 | ±10 % | UKCA | |
遲滯H，最大 (Sr的百分比) | 20.0 % | cULus WEEE | |
備注 | |||
規定了可達到的最大開關頻率 (不符合IEC 60947-5-2)
在排除了過載后，傳感器將重新生效。
更多有關MTTF或B10d的信息請參見MTTF / B10d證書
所給出的MTTF / B10d數值并非約束性的購買及/或產品壽命承諾；這些數值只是經驗值，對于產品屬性沒有約束力。這些數值說明也同樣不會延長或以任何形式影響缺陷索賠的時效期限..

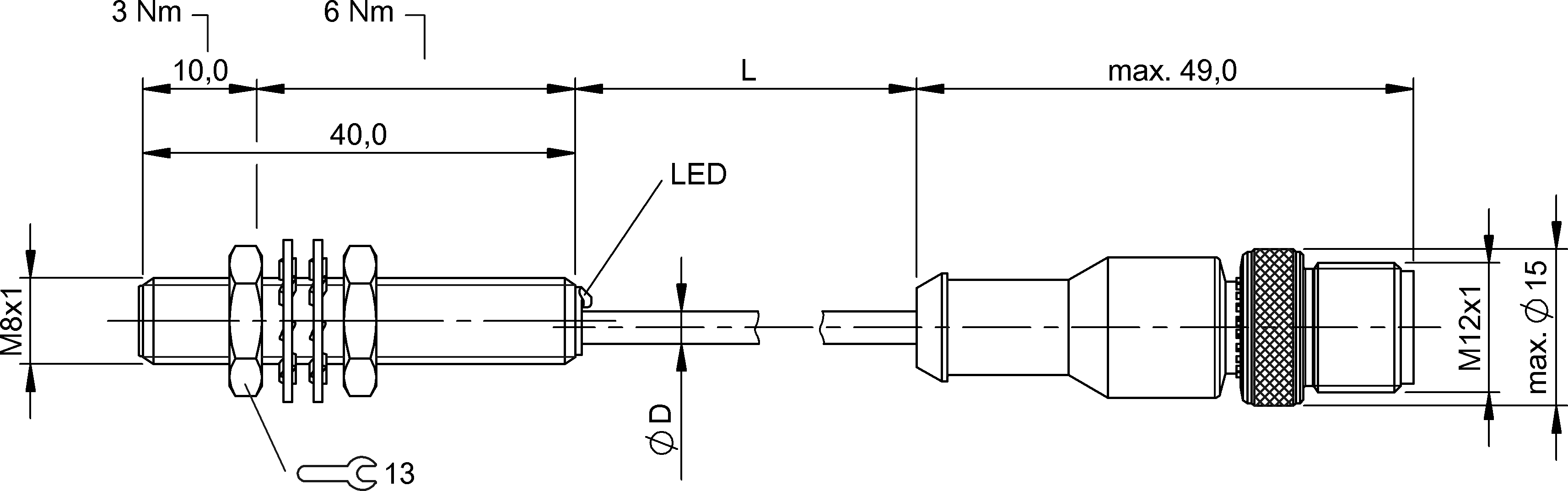

Connector Drawings

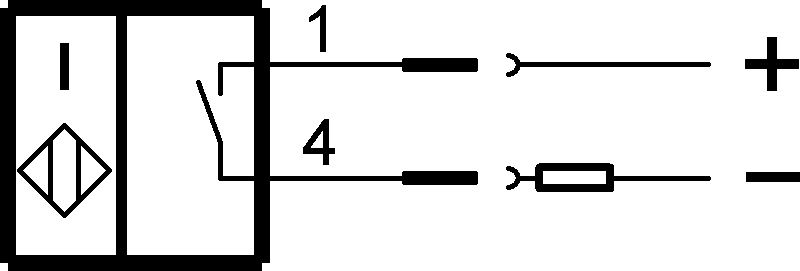

Wiring Diagrams
