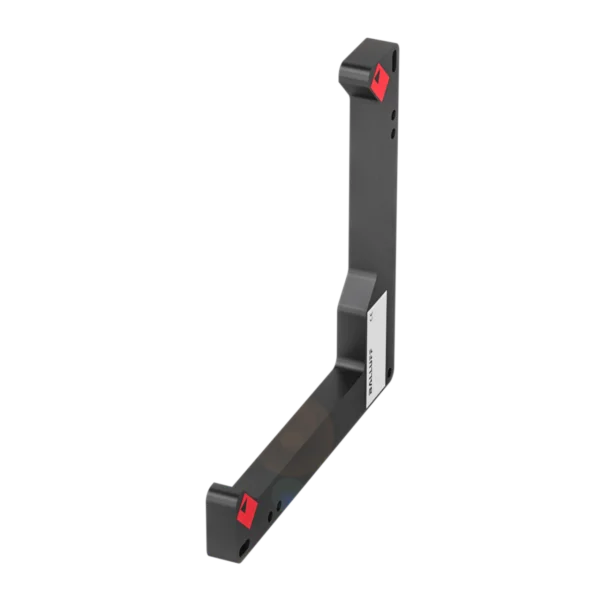

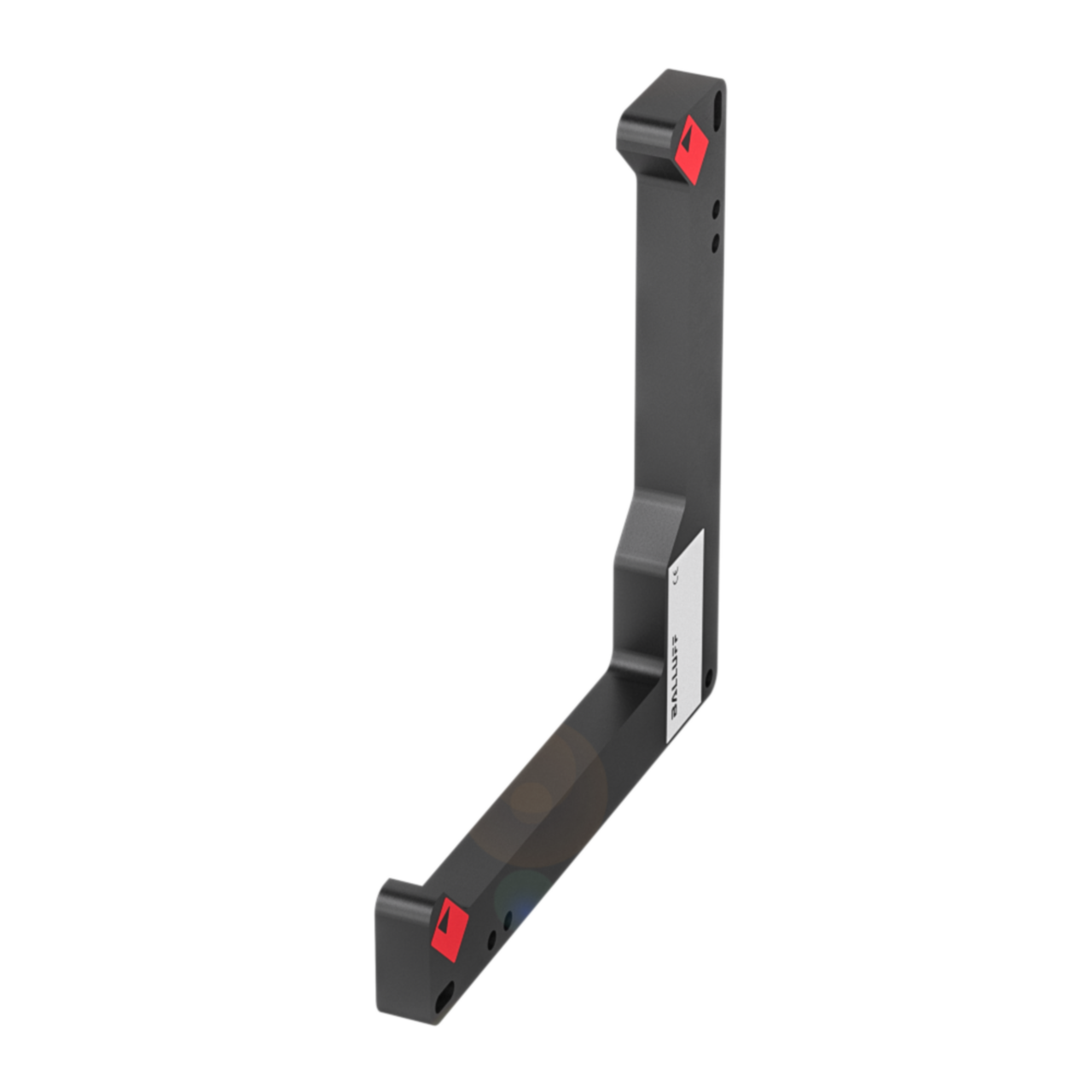

瀏覽器自帶分享功能也很好用哦~BWL 110110D-L011-S49
訂購代碼: BWL0003
在線客服
客服一

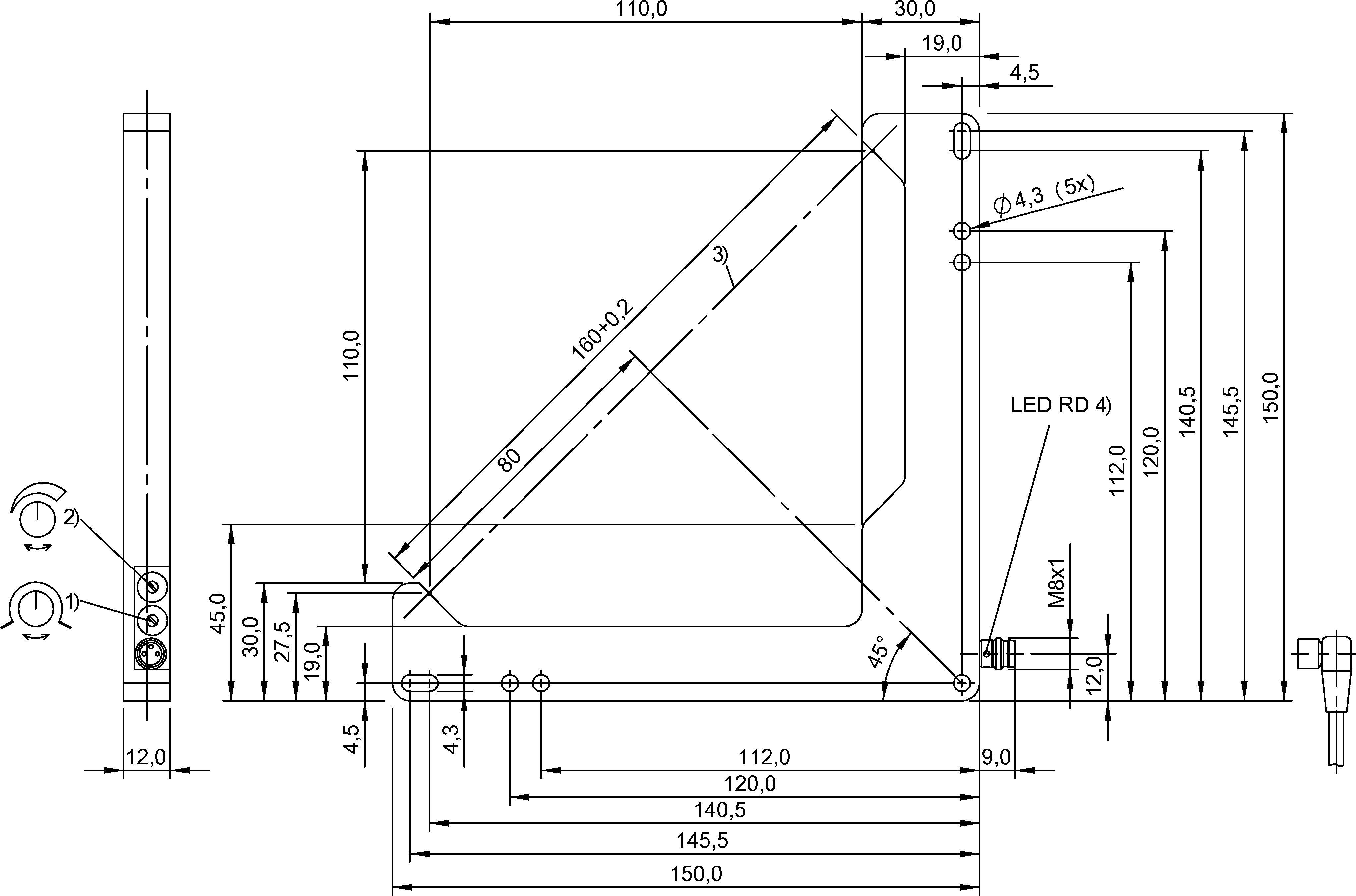

1) 光/暗接通, 2) 靈敏性, 3) 光學軸, 4) 輸出功能
光學數據
〔中等功率Po，最大 390 μW
光斑大小 ? 0.2 mm 光射出
光線類型 激光，紅光
功能原理，光學 對射型傳感器
外部光線，最大 5000 Lux
開關功能，光學 亮通/暗通
最小零件，典型 2.0 mm
激光等級符合IEC 60825-1 1
軸長度 655 nm
輻射特性 平行
接口
開關輸出端 PNP常開觸點//常閉觸點 (NO/NC)
顯示 / 運行
顯示 輸出功能 - LED黃色
調整方法 亮/暗切換
靈敏性
調節器 電位計270° (2x)
機械參數
尺寸 12 x 150 x 159 mm
緊固 螺栓M4
材質
外殼材料 鋅, 壓鑄, 已上漆
感應面，材料 玻璃
表面防護 已上漆
環境條件
EN 60068-2-27，沖擊 半正弦，30 gn，11 ms，3x6
半正弦，100 gn，2 ms，3x8000
EN 60068-2-6，振動 10-2000 Hz，振幅1 mm，30 gn， 3x5 h
污染程度 3
環境溫度 -10. 60 °C
防護等級 IP67
應用分類 DC -13
電氣參數 | 電氣連接 | |||
Ie時的最大電壓降Ud | 3 V | 反極性保護 | 是 | |
Ue下的最大無負載電流 | 20 mA | 接口 | 插接器，M8x1公頭，3針 | |
余波，最大 (Ue的百分比) | 10 % | 短路保護 | 是 | |
關閉延時toff，最大 | 0.1 ms | 觸點，表面防護 | 鍍金 | |
就緒延時tv，最大 | 200 ms | 防止出現混淆 | 是 | |
工作電壓Ub | 10~30 VDC |
開關頻率 5000 Hz
接通延時ton，最大值 0.1 ms
最大剩余電流lr 50 μA
最大負載電容，在Ue下 | 0.5 μF | 通用性參數 | |
測量工作電壓Ue DC | 24 V | 功能原理 | 角型光電傳感器 |
測量工作電流Ie | 200 mA | 型號系列 | D |
測量絕緣電壓Ui | 75 V DC | 基本標準 | IEC 60947-5-2 |
形狀 | 角鋼 | ||
接口，直頭 | |||
許可/一致性 | CE | ||
UKCA | |||
cULus | |||
WEEE | |||
備注 |
范圍 / 距離
遲滯H，最大 0.07 mm
在排除了過載后，傳感器將重新生效。
基準對象 (測量板)：鋼板，50 x 50，厚度0.5 mm，側面接近。
開關輸出端的出廠設置：常開觸點。更多信息：參見操作手冊。
附件單獨訂購。
僅適用于符合NFPA 79的應用 (供電電壓最高為600伏的機器)。對設備進行連接時，應使用具有相應特性的R/C (CYJV2) 電纜。
Connector Drawings

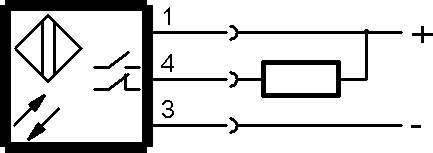

Wiring Diagrams
Opto Symbols
激光等級1，符合IEC 60825-1

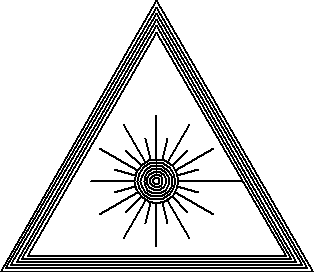

Warning Symbols
1) 光/暗接通, 2) 靈敏性, 3) 光學軸, 4) 輸出功能
光學數據
〔中等功率Po，最大 390 μW
光斑大小 ? 0.2 mm 光射出
光線類型 激光，紅光
功能原理，光學 對射型傳感器
外部光線，最大 5000 Lux
開關功能，光學 亮通/暗通
最小零件，典型 2.0 mm
激光等級符合IEC 60825-1 1
軸長度 655 nm
輻射特性 平行
接口
開關輸出端 PNP常開觸點//常閉觸點 (NO/NC)
顯示 / 運行
顯示 輸出功能 - LED黃色
調整方法 亮/暗切換
靈敏性
調節器 電位計270° (2x)
機械參數
尺寸 12 x 150 x 159 mm
緊固 螺栓M4
材質
外殼材料 鋅, 壓鑄, 已上漆
感應面，材料 玻璃
表面防護 已上漆
環境條件
EN 60068-2-27，沖擊 半正弦，30 gn，11 ms，3x6
半正弦，100 gn，2 ms，3x8000
EN 60068-2-6，振動 10-2000 Hz，振幅1 mm，30 gn， 3x5 h
污染程度 3
環境溫度 -10. 60 °C
防護等級 IP67
應用分類 DC -13
電氣參數 | 電氣連接 | |||
Ie時的最大電壓降Ud | 3 V | 反極性保護 | 是 | |
Ue下的最大無負載電流 | 20 mA | 接口 | 插接器，M8x1公頭，3針 | |
余波，最大 (Ue的百分比) | 10 % | 短路保護 | 是 | |
關閉延時toff，最大 | 0.1 ms | 觸點，表面防護 | 鍍金 | |
就緒延時tv，最大 | 200 ms | 防止出現混淆 | 是 | |
工作電壓Ub | 10~30 VDC |
開關頻率 5000 Hz
接通延時ton，最大值 0.1 ms
最大剩余電流lr 50 μA
最大負載電容，在Ue下 | 0.5 μF | 通用性參數 | |
測量工作電壓Ue DC | 24 V | 功能原理 | 角型光電傳感器 |
測量工作電流Ie | 200 mA | 型號系列 | D |
測量絕緣電壓Ui | 75 V DC | 基本標準 | IEC 60947-5-2 |
形狀 | 角鋼 | ||
接口，直頭 | |||
許可/一致性 | CE | ||
UKCA | |||
cULus | |||
WEEE | |||
備注 |
范圍 / 距離
遲滯H，最大 0.07 mm
在排除了過載后，傳感器將重新生效。
基準對象 (測量板)：鋼板，50 x 50，厚度0.5 mm，側面接近。
開關輸出端的出廠設置：常開觸點。更多信息：參見操作手冊。
附件單獨訂購。
僅適用于符合NFPA 79的應用 (供電電壓最高為600伏的機器)。對設備進行連接時，應使用具有相應特性的R/C (CYJV2) 電纜。
Connector Drawings
Wiring Diagrams
Opto Symbols
激光等級1，符合IEC 60825-1
Warning Symbols
