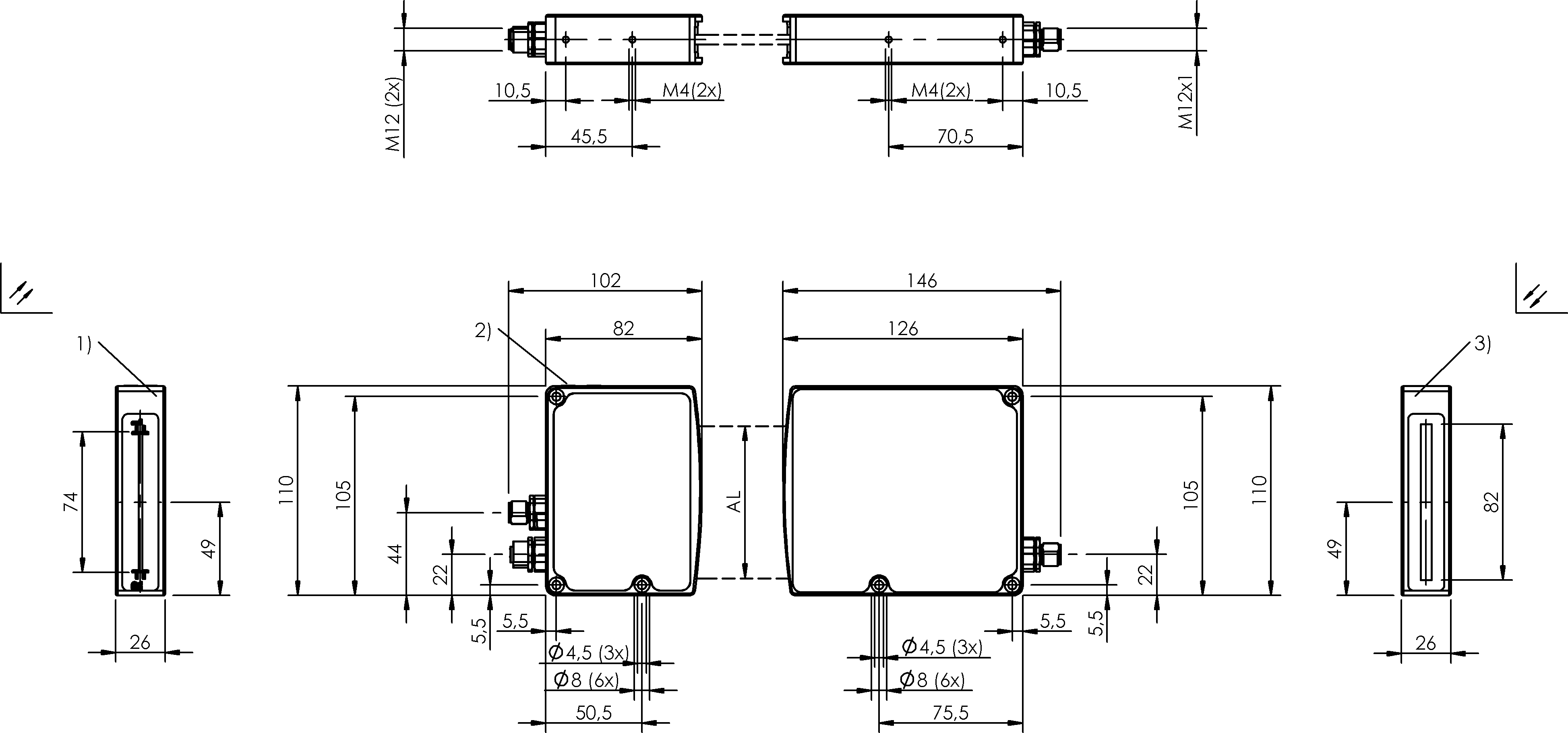

1) 接收器, 2) 顯示和操作區, 3) 發射器
光學數據 | 接口 | |||
〔中等功率Po，最大光學特點 光線類型 | 65 mW CCD技術激光，紅光 | 接 口 波特率 | IO-Link 1.1 COM2 (38.4 kBaud) |
功能原理，光學 對射型傳感器
外部光線，最大 5000 Lux
最小零件，典型 線材? 0.3 mm，在R0 ≤ 0.25m的條件下
線材? 0.5 mm，在R0 ≤ 1m的條件下
線材? 1.0 mm，在R0 ≤ 2m的條件下
激光等級符合IEC 60825-1 1
顯示 / 運行
顯示 通信 - LED綠色，閃爍
CCD信號 - OLED顯示設置菜單 - OLED顯示測量模式 - OLED顯示
測量值，模擬 - OLED顯示對象在測量區域內 - LED橙色對象模式 - OLED顯示
對象編號 - OLED顯示
脈沖功率Pp，最大 | 0.2 mW | 對象可視化 - OLED顯示 |
脈沖頻率 軸長度 | 0.01~1 kHz 650 nm | 測量區域邊界 - OLED顯示 |
輻射特性 | 平行光帶，寬度80 mm | |
功能安全性 | ||
MTTF (40 °C) | 30 a |
調整方法 測量模式 (2個不相關的測量值)
對象模式 (數字值)
測量區域極限出廠設置 (復位)
輸出端激活/未激活 目標學習 (最多6個) 鍵盤鎖接通/關閉OLED顯示的讀取方向OLED顯示的對比度OLED顯示開/關
CCD信號標準化
通過CCD信號顯示校正信號刻度
禁止設置
電氣連接
反極性保護 是
接口 插接器，M12x1公頭，4針
接口2 M12x1-插口, 4-針, A-編碼
接口3 M12x1-插頭, 4-針, A-編碼
短路保護 是
觸點，表面防護 鍍金
防止出現混淆 是
范圍 / 距離
作用范圍 0~2 m
中間值模式 目標檢測公差 | 分辨率 有效長度AL 1 | ≤ 0.01 mm 72 mm | |
調節器 | 鍵 (4x) | 精度 | ±30 μm (R0≤0.25m)；60 μm (R0≤1m)；100 μm (R0≤2m) |
機械參數
緊固 螺栓M4
材質
重復精度 15 μm (R0 ≤ 0.25 m)
20 μm (R0 ≤ 1 m)
70 μm (R0 ≤ 2 m)
額定開關距離Sn 2 m
基本標準 IEC 60947-5-2
外殼材料 | 鋁, 陽極化 | 通用性參數 | ||
外殼材料，表面防護 | 陽極化 | 供貨范圍 | 支撐系統 | |
感應面，材料 | 玻璃 | 連接電纜 (發射器 - 接收器) | ||
表面防護 | 陽極化 | 操作說明 | ||
功能原理 | 光帶 | |||
環境條件 | 型號系列 | D | ||
EN 60068-2-27，沖擊EN 60068-2-6，振動 | 半 正 弦 ，30 gn，11 ms，3x6 10~55 Hz，振幅1 mm，3x30 min | 形狀 | 六面體 接口，直頭 | |
環境溫度 | 5...55 °C | 許可/一致性 | CE | |
防護等級 | IP54 | WEEE | ||
cULus | ||||
電氣參數 | UKCA | |||
Ue下的最大無負載電流 | 100 mA | |||
余波，最大 (Ue的百分比) | 10 % | |||
就緒延時tv，最大 | 300 ms | |||
工作電壓Ub | 18~30 VDC | |||
測量工作電壓Ue DC | 24 V | |||
測量絕緣電壓Ui | 75 V DC | |||
備注 | ||||
更多信息：參見操作手冊。不得用尖銳的工具操縱按鍵。
基準對象 (測量板)：鋼制圓柱體，直徑8.0 mm。
更多有關MTTF或B10d的信息請參見MTTF / B10d證書
所給出的MTTF / B10d數值并非約束性的購買及/或產品壽命承諾；這些數值只是經驗值，對于產品屬性沒有約束力。這些數值說明也同樣不會延長或以任何形式影響缺陷索賠的時效期限..

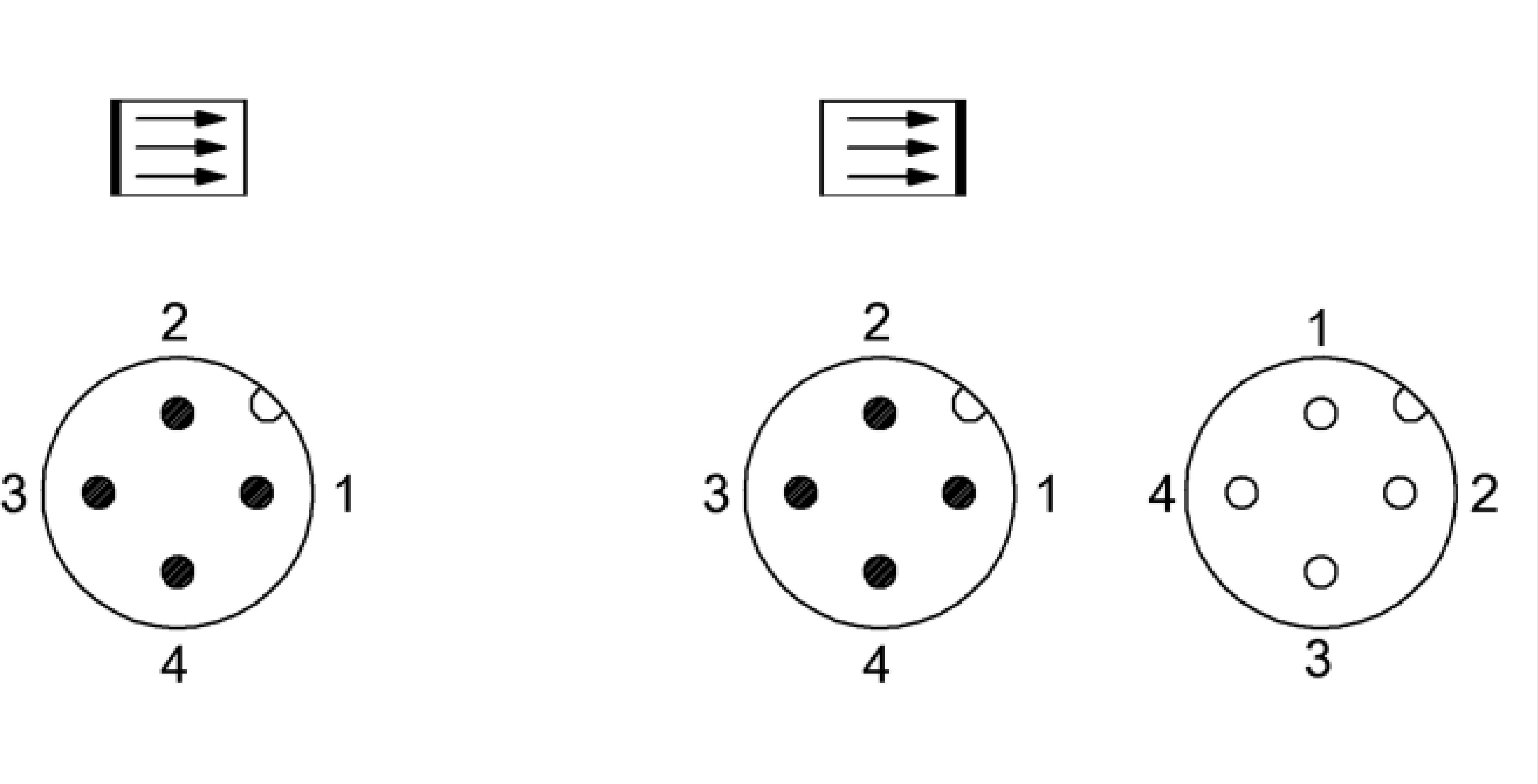

Connector Drawings

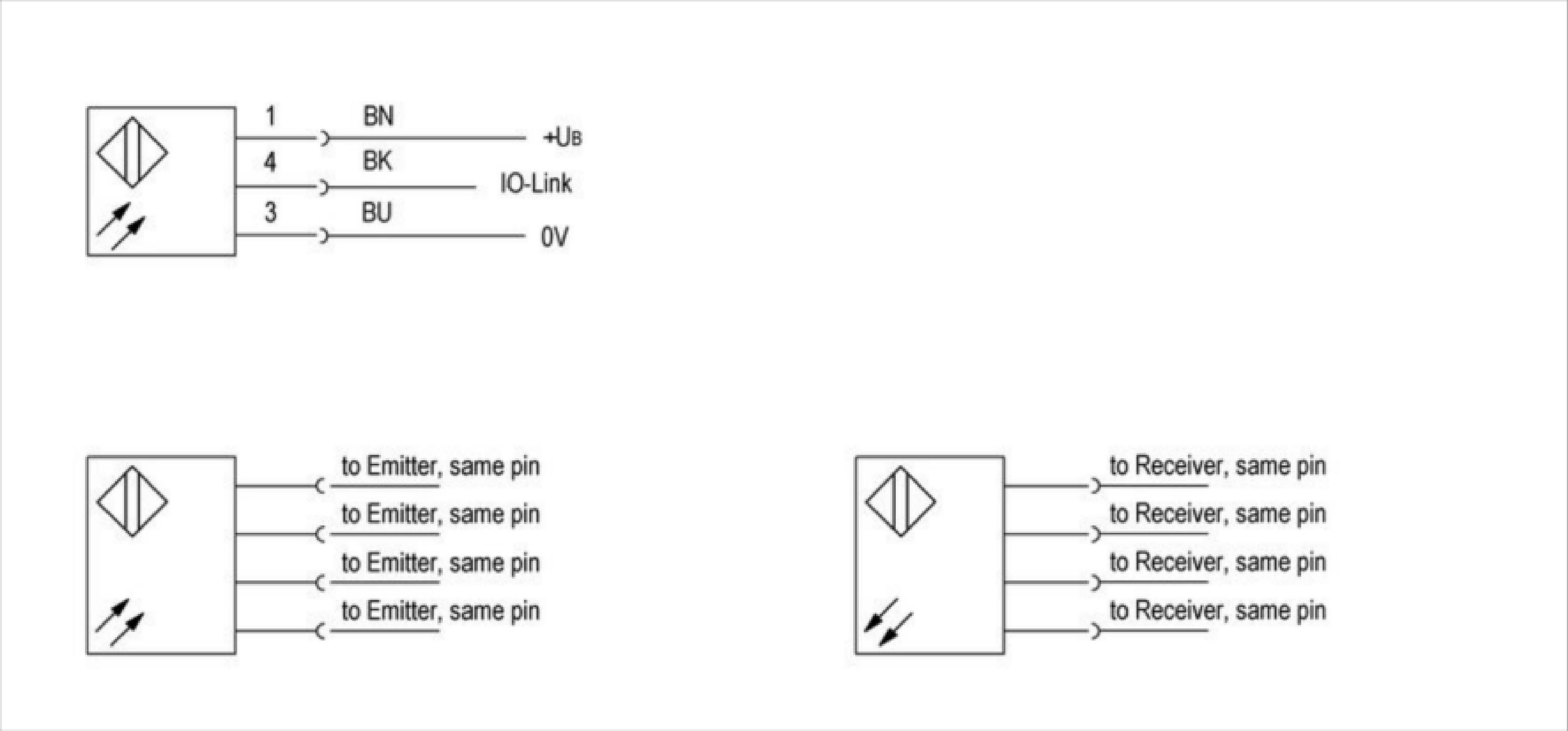

Wiring Diagrams

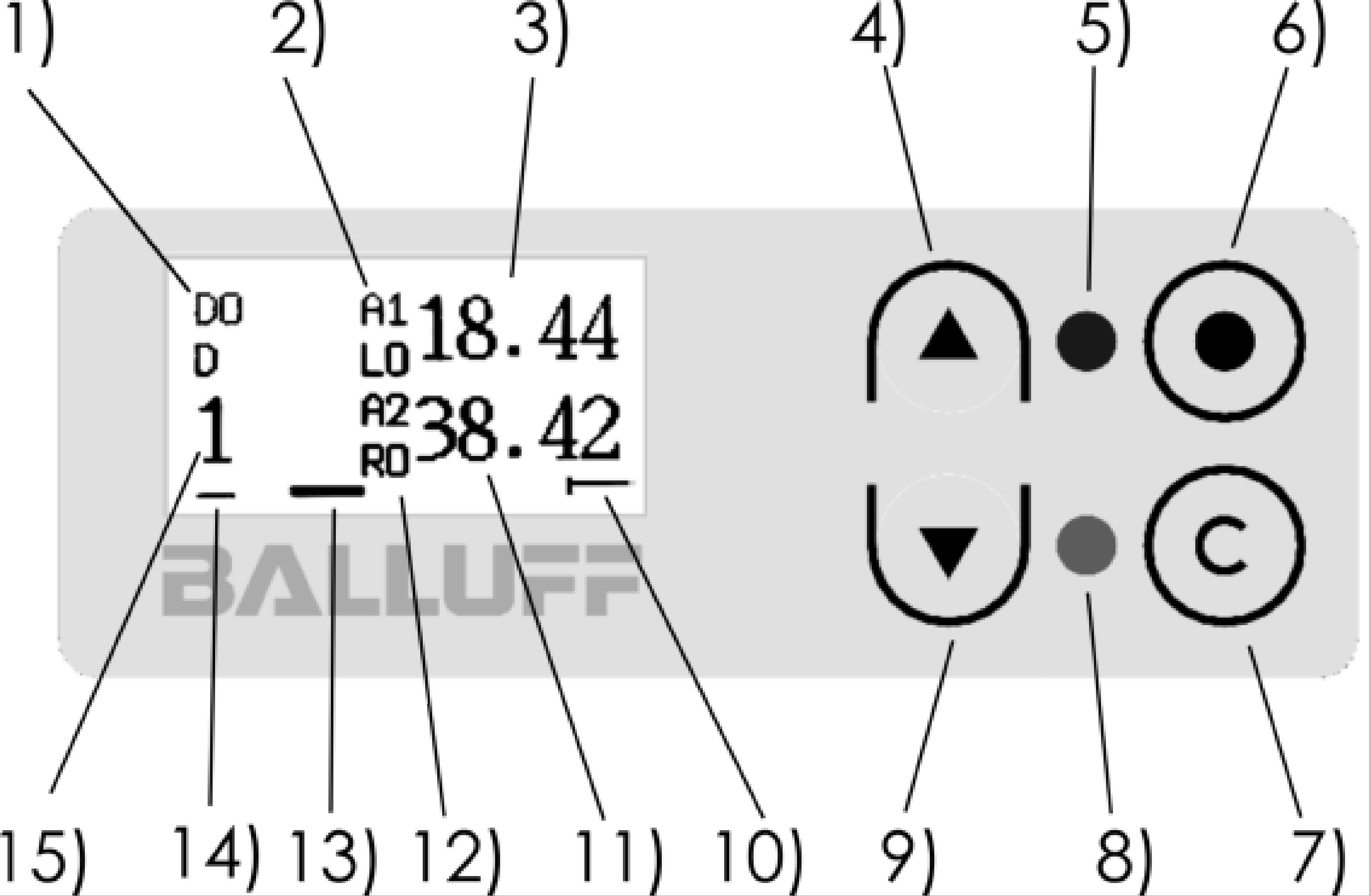

對象模式，數字輸出端
Measuring mode analog out1
Measured value analog out1
Scroll / increase value
LED 2 - Object detected
Menu, confirm selection
Discard selection, back
LED 1 - Operating voltage
Scroll / Reduce value
Vis. meas. field - blank.
測量值，模擬輸出端2
Measuring mode analog out2
Vis. meas. field - object
Vis. meas. field - autobl.
No. of identified object
Help Views
Opto Symbols
激光等級1，符合IEC 60825-1
Warning Symbols
