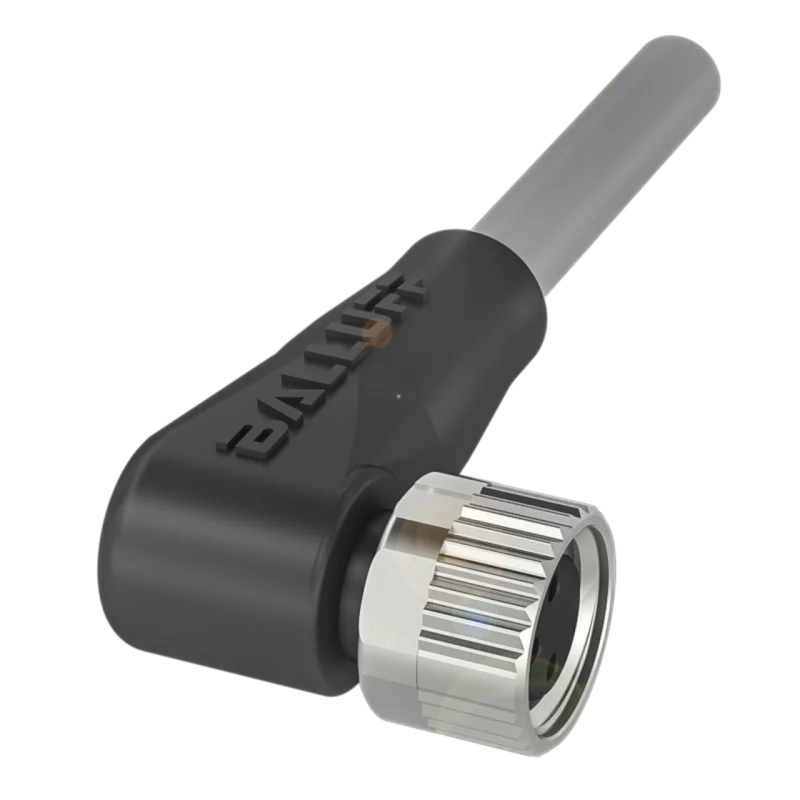

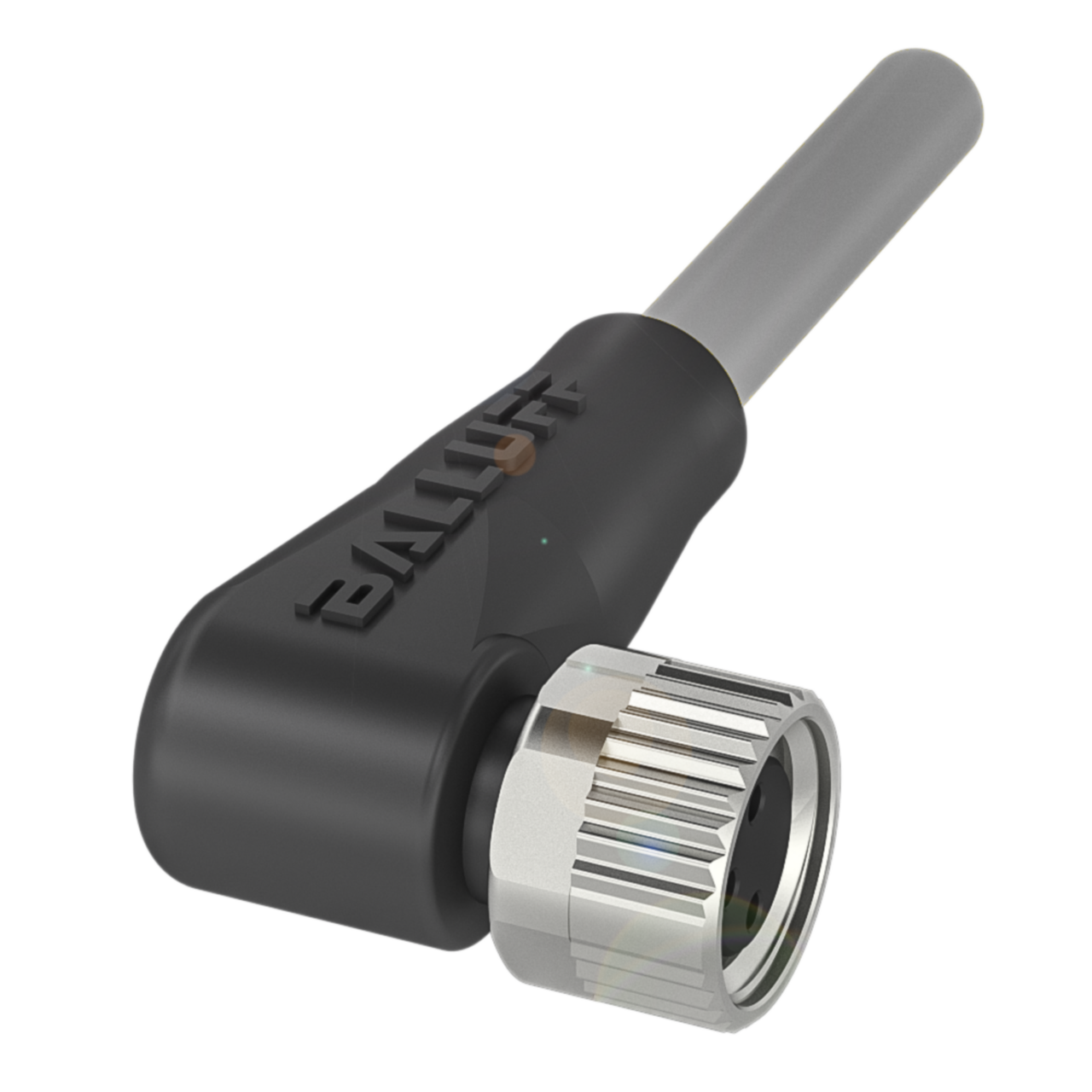

瀏覽器自帶分享功能也很好用哦~BCC M323-0000-10-001-VX8334-020
訂購代碼: BCC02P5
在線客服
客服一
機械參數 | 電氣參數 | |||
導線長度L 最大加速度，牽引鏈 最大垂直移動行程，牽引鏈 | 2.00 m 5 m/s2 2 m | 工作電壓Ub 額定電流 (40 °C) | 60 VDC / 60 VAC 4.0 A |
最大水平移動行程，牽引鏈 5 m
最大運行速度，牽引鏈 200 m/min
電纜護套，顏色 灰色
電纜插頭擰緊力矩 0.4 Nm
電纜特性 牽引鏈適用
材質
電纜直徑D | 4.50 mm ±0.15 mm | |||
抓握部分材料 | PUR | 電纜，彎曲循環，最小 | 200萬 | |
電纜護套材料 | PVC | 電纜，最小彎曲半徑，固定敷設 | 5 x D | |
觸點座材料 | PUR | 電纜，最小彎曲半徑，柔性敷設 | 10 x D | |
觸點材料 | 青銅 | 系統 | 注塑包覆 | |
鎖緊螺母材料 | 鋅壓鑄或銅鍍鎳 | 針腳數 | 3 | |
環境條件 | 通用性參數 | |||
最高電纜溫度UL，固定敷設最高電纜溫度UL，柔性敷設 | 80 °C 80 °C | 許可/一致性 | CE cULus | |
電氣連接
導線截面 0.34 mm2
導線數量 3
接口 M8x1母頭，彎頭，3針，A編碼
插頭配置 彎頭
電纜 PVC 灰色, 2 m, 牽引鏈適用
電纜溫度，固定敷設 -40...105 °C
電纜溫度，柔性敷設 -5...105 °C
電纜溫度，牽引鏈 -5...60 °C
防護等級 IP67，IP69K
WEEE
備注
電纜結構符合UL-AWM Style 2517
無硅酮
耐火性符合IEC 60332-1-2
防護等級符合IEC 60529或ISO 20653，只能在擰緊狀態下與相應的配對物搭配使用。

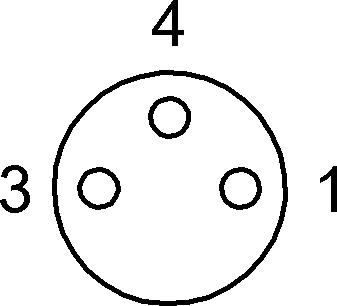

PIN 1：棕色PIN 3：藍色
PIN 4：黑色

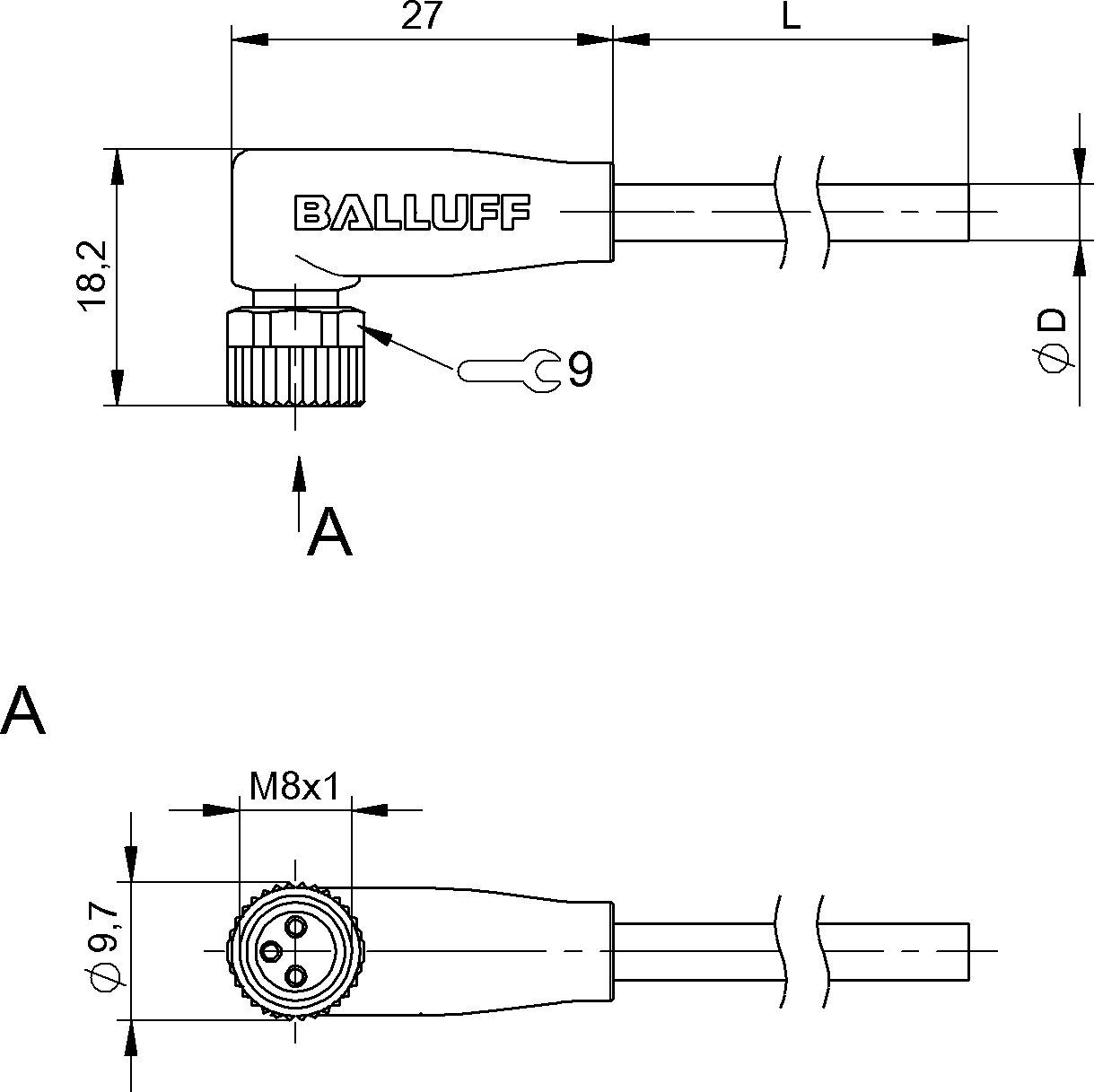

Connector Drawings
Wiring Diagrams
機械參數 | 電氣參數 | |||
導線長度L 最大加速度，牽引鏈 最大垂直移動行程，牽引鏈 | 2.00 m 5 m/s2 2 m | 工作電壓Ub 額定電流 (40 °C) | 60 VDC / 60 VAC 4.0 A |
最大水平移動行程，牽引鏈 5 m
最大運行速度，牽引鏈 200 m/min
電纜護套，顏色 灰色
電纜插頭擰緊力矩 0.4 Nm
電纜特性 牽引鏈適用
材質
電纜直徑D | 4.50 mm ±0.15 mm | |||
抓握部分材料 | PUR | 電纜，彎曲循環，最小 | 200萬 | |
電纜護套材料 | PVC | 電纜，最小彎曲半徑，固定敷設 | 5 x D | |
觸點座材料 | PUR | 電纜，最小彎曲半徑，柔性敷設 | 10 x D | |
觸點材料 | 青銅 | 系統 | 注塑包覆 | |
鎖緊螺母材料 | 鋅壓鑄或銅鍍鎳 | 針腳數 | 3 | |
環境條件 | 通用性參數 | |||
最高電纜溫度UL，固定敷設最高電纜溫度UL，柔性敷設 | 80 °C 80 °C | 許可/一致性 | CE cULus | |
電氣連接
導線截面 0.34 mm2
導線數量 3
接口 M8x1母頭，彎頭，3針，A編碼
插頭配置 彎頭
電纜 PVC 灰色, 2 m, 牽引鏈適用
電纜溫度，固定敷設 -40...105 °C
電纜溫度，柔性敷設 -5...105 °C
電纜溫度，牽引鏈 -5...60 °C
防護等級 IP67，IP69K
WEEE
備注
電纜結構符合UL-AWM Style 2517
無硅酮
耐火性符合IEC 60332-1-2
防護等級符合IEC 60529或ISO 20653，只能在擰緊狀態下與相應的配對物搭配使用。
PIN 1：棕色PIN 3：藍色
PIN 4：黑色
Connector Drawings
Wiring Diagrams
