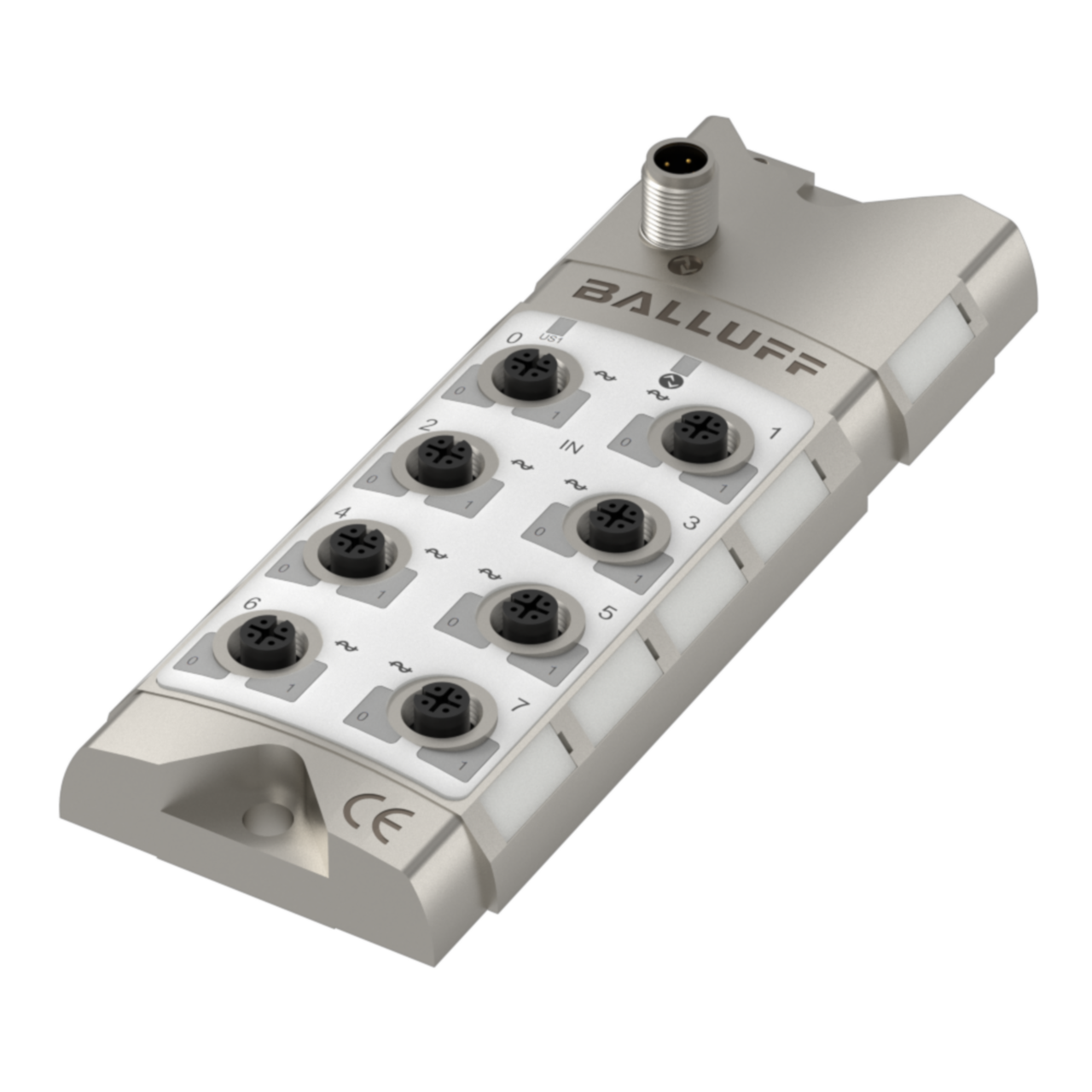

瀏覽器自帶分享功能也很好用哦~BNI IOL-719-002-Z012
訂購代碼: BNI00AJ
在線客服
客服一
功能安全性
MTTF (40 °C) 31 a
接口
機械參數
尺寸 68 x 31.8 x 181.5 mm
接地帶固定件 M4內螺紋
緊固 2孔螺栓固定
IO-Link版本 傳輸率 | 1.1 COM2 (38.4 kBaud) | 材質 | |
循環時間，最小 | 55 ms | 外殼屏蔽 | 是 |
接口 | IO-Link 1.1 | 外殼材料 | 鋅, 壓鑄 |
模擬輸入端 | 8x 模擬，電壓/模擬，電流/模擬， | 密封環材料 | FKM 75 |
溫度 (0~10 V/-10~10 V/0~5 | 表面防護 | Cu 15 μm | |
V/-5~5 V/5~10 V/4~20 mA/0~20 mA/Pt100/Pt1000/熱電偶，型號J/ | Ni 15 μm | ||
過程數據周期，最小 | 熱電偶，型號K) | 環境條件 |
顯示 / 運行
55 ms |
| ||
過程數據輸入 | 22 Byte | UL最高環境溫度 | 45 °C |
過程數據輸出 | 1 Byte | 存儲溫度 | -25...70 °C |
環境溫度 | -5...70 °C |
開關功能顯示 LED黃色
顯示，IO-Link通信 LED綠色
顯示，模塊供電 LED綠色
防護等級 IP67, 已擰緊螺栓的狀態
電氣參數
IO-Link功能 設備
IO-Link端口，數量 1
可配置輸入/輸出端 否
工作電壓Ub 18~30.2 VDC
總電流UA，執行器 4 A
總電流US，傳感器 4 A
無負載的最大電流消耗 80 mA
測量工作電壓Ue DC 24 V
電氣連接
接口 (COM 1) M12x1-插頭, 4-針, A-編碼
接口插槽 8x M12x1-母頭, 5-針, A-編碼
觸點，表面防護 鍍鎳2 μm/鍍金0.4 μm
范圍 / 距離
分辨率 ≤ 16 Bit 可調式
通用性參數
供貨范圍 標牌 (20x)
盲塞M12 (4x)
接 地 帶 彈性墊圈簡要說明螺栓M4x6
形狀 兩行
許可/一致性 CE
UKCA
cULus WEEE
備注
參見簡要說明
更多有關MTTF或B10d的信息請參見MTTF / B10d證書
所給出的MTTF / B10d數值并非約束性的購買及/或產品壽命承諾；這些數值只是經驗值，對于產品屬性沒有約束力。這些數值說明也同樣不會延長或以任何形式影響缺陷索賠的時效期限..

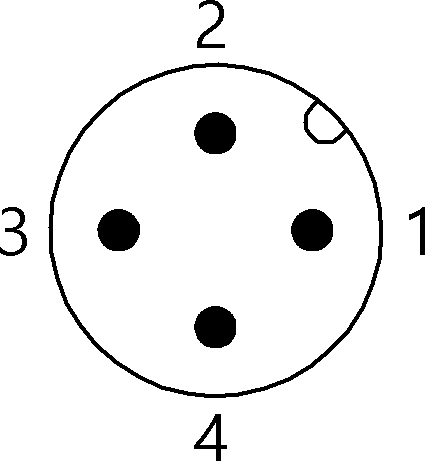

Connector Drawings | |
模擬輸入端口 |
IO-Link |
PIN 1: +24V, 150mA | PIN 1：+24V |
PIN 2：輸入端2 | PIN 2：未連接 |
PIN 3：GND | PIN 3：GND |
PIN 4：輸入端1 | PIN 4：C/Q，IO-Link Dü通道 |
PIN 5：未連接 | |
