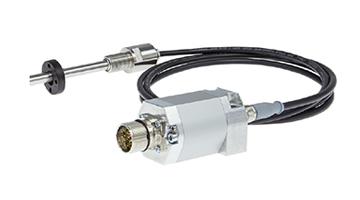

LMRB 27
系統參數
| 測量原理 | 磁致伸縮 |
| 測量長度 | 50 mm ... 2000 mm |
| 死區 / 盲區 | 59 mm / 34 mm |
| 分辨率 | 0.1 mm |
| 模擬量分辨率 | 12 bit 直接接口；16 bit 遠程接口 |
| 非線性度 | ± 0.2 mm ≤ 2000 mm |
| 重復精度 | 0.1 mm |
| 滯后 | 0.1 mm ≤ 2000 mm |
| 溫度系數 | < 8 μm / °C ≤ 500 mm ; < 15 ppm / °C > 500 mm |
| 絕緣強度 | 500 V ( 外殼接地 ) |
| 材料 | 外殼鋁 / 桿 Cr/Ni 合金 1.4571 |
| 法蘭 / 接口螺紋 | SW24 / M18x1.5 |
| 支撐孔 | 根據需求測量桿末端 +5 mm |
| 磁塊 | T4M33 |
| 磁塊數量 | 1 - 3 塊 ; < 30 塊 ; 磁塊間距> 80 mm |
| 磁塊滑行速度 | 測量區域內沒有限制 |
| 連接類型 | 接插件 |
電氣參數
| 輸出接口 |
|
| 輸入電壓 | 24 VDC ; -20 … +10 % |
| 空載電流 | < 100 mA ; ≤ 150 mA ; ≤ 250 mA ; ≤ 300 mA |
| 紋波 | ≤ 5 mV |
| 可編程參數 |
|
| 編程工具 | TR-Soft : TRWinProg ; Fieldbus-Device |
| 功能 | 位置和速度同時輸出 |
環境參數
| 抗沖擊 EN 60068-2-27 | ≤ 1000 m/s2 半正弦 11 ms |
| 抗振動 EN 60068-2-6 | ≤ 100 m/s2 正弦 50 - 2000 Hz |
| 電磁兼容性 (EMC) | 遵循 EN 61000-6-2 和 EN 61000-6-3 |
| 工作溫度 | -40 °C ... +80 °C |
| 存儲溫度 | -40 °C ... +85 °C ; 干燥環境 |
| 平面測量雜散磁場 | < 3 mT |
| 相對濕度 DIN EN 60068-3-4 | 98 % ; 無凝結 |
| 防護等級 DIN EN 60529 | IP65 |
| 抗壓性 | 600 bar 靜態 |
