瀏覽器自帶分享功能也很好用哦~LMRB 27 Analog 兩通道
耐壓不銹鋼導管完美適合液壓缸、氣缸
超緊湊的分體式線性位置測量系統
非接觸、無磨損的距離和速度測量
兩路一次測量雙輸出信號
位移和速度反饋信號輸出
耐壓不銹鋼導管完美適合液壓缸、氣缸
超緊湊的分體式線性位置測量系統
非接觸、無磨損的距離和速度測量
兩路一次測量雙輸出信號
位移和速度反饋信號輸出
在線客服
客服一
產品詳情

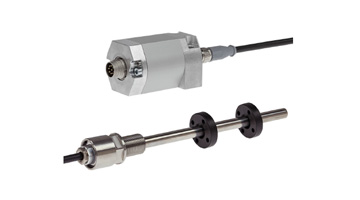

LMRB 27 Analog 兩通道
系統參數
| 測量原理 | 磁致伸縮 |
| 測量長度 | 50 mm ... 2000 mm |
| 死區 / 盲區 | 59 mm / 34 mm |
| 分辨率 | 12 bit |
| 非線性度 | ± 0.2 mm ≤ 2000 mm |
| 重復精度 | 0.1 mm |
| 滯后 | 0.1 mm ≤ 2000 mm |
| 溫度系數 | < 40 ppm / °C FS 滿量程 |
| 絕緣強度 | 500 V ( 外殼接地 ) |
| 材料 | 外殼鋁 / 桿Cr/Ni 合金 1.4571 |
| 法蘭/接口螺紋 | SW24 / M18x1.5 |
| 支撐孔 | 根據需求測量桿末端 +5 mm |
| 磁塊 | T4M33 |
| 磁塊數量 | 1塊 - 2塊 ; 磁塊間距> 80mm |
| 連接類型 | 接插件 |
電氣參數
| 模擬量輸出 | Analog 兩通道雙輸出 / 12bit |
| 輸入電壓 | 24 VDC ; +10 % |
| 空載電流 | < 100 mA |
| 紋波 | ≤ 5 mV |
| 模擬量輸出電壓 ( U ) | -10 … +10 VDC |
| 負載電阻 ( U ) | ≥ 0.68 kOhm |
| 模擬量輸出電流 ( I ) | 0 … 20 mA / 4 … 20 mA |
| 負載電阻 ( I ) | ≤ 500 Ohm |
| 設置零點 | 模擬信號的起始點位置 |
| 設置終止點 | 模擬信號的終止點位置 |
| 邏輯電平 | “0” < + 2 VDC ; “1” = 電源電壓 |
環境參數
| 抗沖擊 EN 60068-2-27 | ≤ 1000 m/s2 半正弦 11 ms |
| 抗振動 EN 60068-2-6 | ≤ 100 m/s2 正弦 50 - 2000 Hz |
| 電磁兼容性 (EMC) | 遵循 EN 61000-6-2 和 EN 61000-6-3 |
| 工作溫度 | -40 °C ... +80 °C |
| 存儲溫度 | -40 °C ... +85 °C ; 干燥環境 |
| 平面測量雜散磁場 | < 3 mT |
| 相對濕度 DIN EN 60068-3-4 | 98 % ; 無凝結 |
| 防護等級 DIN EN 60529 | IP65 |
| 抗壓性 | 600 bar 靜態 |
產品詳情
LMRB 27 Analog 兩通道
系統參數
| 測量原理 | 磁致伸縮 |
| 測量長度 | 50 mm ... 2000 mm |
| 死區 / 盲區 | 59 mm / 34 mm |
| 分辨率 | 12 bit |
| 非線性度 | ± 0.2 mm ≤ 2000 mm |
| 重復精度 | 0.1 mm |
| 滯后 | 0.1 mm ≤ 2000 mm |
| 溫度系數 | < 40 ppm / °C FS 滿量程 |
| 絕緣強度 | 500 V ( 外殼接地 ) |
| 材料 | 外殼鋁 / 桿Cr/Ni 合金 1.4571 |
| 法蘭/接口螺紋 | SW24 / M18x1.5 |
| 支撐孔 | 根據需求測量桿末端 +5 mm |
| 磁塊 | T4M33 |
| 磁塊數量 | 1塊 - 2塊 ; 磁塊間距> 80mm |
| 連接類型 | 接插件 |
電氣參數
| 模擬量輸出 | Analog 兩通道雙輸出 / 12bit |
| 輸入電壓 | 24 VDC ; +10 % |
| 空載電流 | < 100 mA |
| 紋波 | ≤ 5 mV |
| 模擬量輸出電壓 ( U ) | -10 … +10 VDC |
| 負載電阻 ( U ) | ≥ 0.68 kOhm |
| 模擬量輸出電流 ( I ) | 0 … 20 mA / 4 … 20 mA |
| 負載電阻 ( I ) | ≤ 500 Ohm |
| 設置零點 | 模擬信號的起始點位置 |
| 設置終止點 | 模擬信號的終止點位置 |
| 邏輯電平 | “0” < + 2 VDC ; “1” = 電源電壓 |
環境參數
| 抗沖擊 EN 60068-2-27 | ≤ 1000 m/s2 半正弦 11 ms |
| 抗振動 EN 60068-2-6 | ≤ 100 m/s2 正弦 50 - 2000 Hz |
| 電磁兼容性 (EMC) | 遵循 EN 61000-6-2 和 EN 61000-6-3 |
| 工作溫度 | -40 °C ... +80 °C |
| 存儲溫度 | -40 °C ... +85 °C ; 干燥環境 |
| 平面測量雜散磁場 | < 3 mT |
| 相對濕度 DIN EN 60068-3-4 | 98 % ; 無凝結 |
| 防護等級 DIN EN 60529 | IP65 |
| 抗壓性 | 600 bar 靜態 |
