產品介紹-CNBS-磁致伸縮超聲導波檢測儀

超聲導波無損檢測技術是一種長距離、大范圍結構“體檢式”掃查技術，適合檢測在役管道的內外壁腐蝕以及裂紋缺陷。超聲導波無損檢測技術可實現在管道上單點布置、單向幾十米甚至上百米的全截面覆蓋檢測，配合常規無損檢測技術，可實現大范圍管道的高效率、高精度的缺陷掃查。

2022-04-26 08:00:08上海秉賽工控設備有限公司

CNBS-磁致伸縮超聲導波檢測儀

CNBS-MSGW 超聲導波檢測儀

CNBS-MSGW30超聲導波檢測儀是基于磁致伸縮原理自主研發的一套通用超聲導波檢測系統，具有寬頻帶掃描、A掃信號顯示、B掃二維成像和DAC分析等實用性功能，利用配置不同的換能器，可對管道、板等結構件實現粗查和精掃，從而對缺陷進行二維定點和定量化評估。

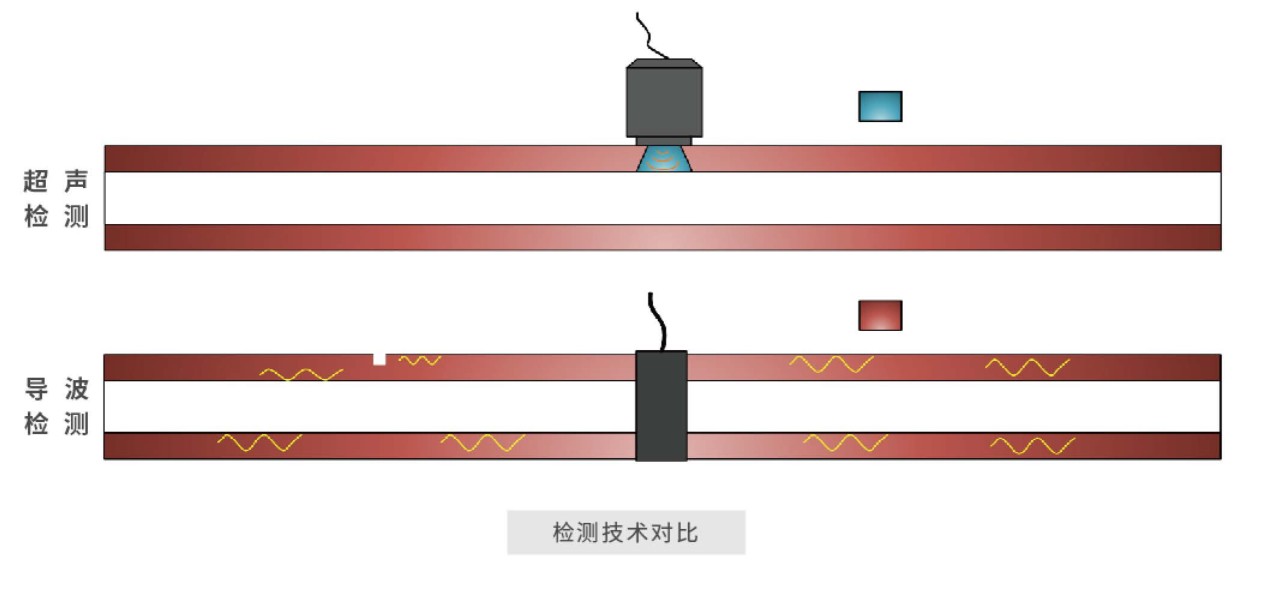

超聲導波無損檢測技術


技術 優 勢

100%橫截面積檢測；
無需拆除所有保溫層；
單端激勵，長距離檢測；
對高空入爐管的檢測無需搭建腳手架；
煉化工藝管網在線監測；
適用于電廠散熱管等排列緊密，操作空間小的管道檢測；
無需開挖即可檢測入地管道。

應 用范圍

超聲導波無損檢測技術除了可以對常規管道實現高效率檢測外，對于一些特殊場合的管線，如穿越管道，高溫管線、架空管線，石油平臺立管網絡等都可進行極高效率的檢測。此外，超聲導波無損檢測技術還可對儲罐底板、鐵塔錨桿、橋梁纜索等結構的檢測。

軟件功能

MSGW30P是MSGW30超聲導波檢測儀相配套的導波數據采集和分析軟件。軟件的主要功能有數據采集方式選擇、采集參數設定、頻率掃描、數據分析等，并一鍵式生成WORD或者PDF的報告。軟件可以將導波數據分成三種顯示模式，分別是頻掃圖、A掃圖和A掃包絡圖。

數據分析主要是針對采集到的信號進行一定的修正，根據實際檢測數據自動繪制DAC曲線，通過DAC曲線自動標注特征量以及缺陷，生成檢測報告。
