型號

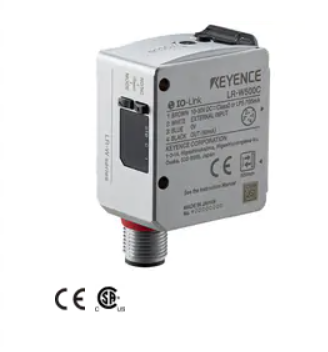

LR-W500C

類型

M12 連接器4 針型

檢測距離

30 至 500 mm

光點直徑

可變光點
100 mm 時，約 ?3.5 mm
250 mm 時，約 ?9 mm
500 mm 時，約 ?18 mm

響應時間

200 μs/1 ms/10 ms/100 ms/500 ms 切換方式*1

光源

白色 LED

降低相互干擾功能

不同頻率設定 2 臺

定時器

OFF / ON- 延時 / OFF- 延時/ 單脈沖

電源

電源電壓

10 至 30 VDC 包含紋波 (P-P)10%、Class 2 或 LPS

消耗電流

24 VDC 時 65 mA 以下(負載除外)，
12 VDC 時 120 mA 以下(負載除外)*2

I/O

輸出

NPN 開路集電極 / PNP 開路集電極 切換方式
30 VDC 以下，50 mA 以下，剩余電壓2V 以下
N.O./N.C. 切換方式
*3

外部輸入

調諧/ 投光停止 切換方式
短路電流 NPN：1 mA 以下 / PNP：2 mA 以下
外加電壓請參閱使用說明書的配線圖
輸入時間請參閱使用說明書的時序圖
*3

保護電路

電源逆接保護、電源電涌保護、輸出過電流保護、輸出電涌保護、輸出逆接保護

環境抗耐性

外殼防護級

IP65/IP67 (IEC60529)

環境光照

白熾燈：10,000 lux 以下、陽光：20,000 lux 以下

環境溫度

-20 至 +50 °C (無凍結)

相對濕度

35 至 85 % RH (無凝結)

抗震性

10 至 55 Hz、雙振幅 1.5 mm、X,Y,Z 方向各 2 個小時

耐沖擊性

1,000 m/s2、X,Y,Z 方向各 6 次

材料

外殼：鋅鑄件 (鍍鎳 - 鉻)，
指示燈蓋：PPSU，按鈕：PES，
鏡頭蓋和顯示器：附帶防止劃傷涂層的 PMMA，
電纜套管：PBT，
光點調整刻度盤：鐵 (四氧化三鐵覆膜處理)，
連接器環：PMP，
連接器插座：PEI

重量

約 110 g
