1) 有效面, 2) 外殼, 3) 蓋子

功能安全性

MTTF (40 °C) 1813 a

接口

接口 專用接口

機械參數

安裝 齊平

尺寸 ? 4 x 29 mm

結構尺寸 D4.0

材質

外殼材料 不銹鋼 (1.4301)

感應面，材料 PTFE

護套材料 PUR

蓋子材料 POM

環境條件

污染程度 1

環境溫度 -10. 70 °C

防護等級 IP67

電氣參數

余波，最大 (Ue的百分比) 10 %

工作電壓Ub 4~8 VDC

應用分類 DC -13

開關頻率 100 Hz

測量絕緣電壓Ui 75 V DC

電氣連接

反極性保護 無關緊要

導線長度L 2 m

接口 Snap-In IP40, Binder 719-母頭

短路保護 無關緊要

范圍 / 距離

最大重復精度 (Sr的百分比) 2 %

測量范圍 0.1...1 mm

溫度漂移，最大 (Sr的百分比) 20 %

遲滯H，最大 (Sr的百分比) 20.0 %

額定開關距離Sn 1 mm

通用性參數

型號系列 G04

基本標準 IEC 60947-5-2

靈敏度 可對基礎設備進行校準

許可/一致性 CE

cULus WEEE

備注

所需的附件，用于電容式傳感器的放大器BAE SA-~

更多有關MTTF或B10d的信息請參見MTTF / B10d證書

所給出的MTTF / B10d數值并非約束性的購買及/或產品壽命承諾；這些數值只是經驗值，對于產品屬性沒有約束力。這些數值說明也同樣不會延長或以任何形式影響缺陷索賠的時效期限..

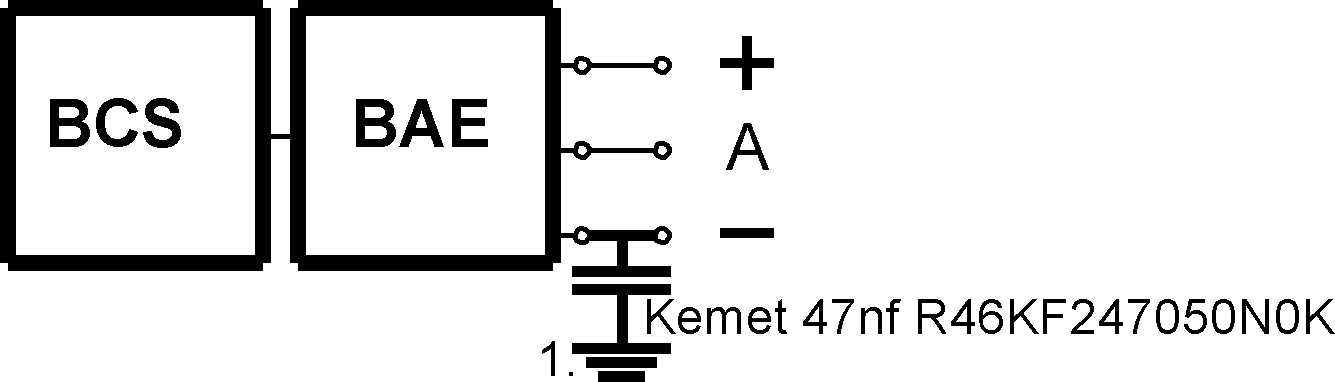

Connector Drawings

1) Machine GND

Installation remarks
