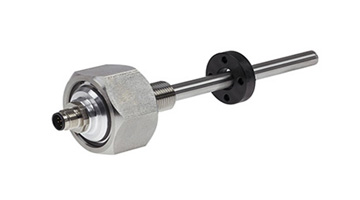

瀏覽器自帶分享功能也很好用哦~LMR 4846
耐壓不銹鋼導管完美適合液壓缸、氣缸
線性位置測量系統
非接觸、無磨損
靈活的編程功能
耐壓不銹鋼導管完美適合液壓缸、氣缸
線性位置測量系統
非接觸、無磨損
靈活的編程功能
在線客服
客服一
產品詳情
耐壓不銹鋼導管完美適合液壓缸、氣缸
線性位置測量系統
非接觸、無磨損
靈活的編程功能
系統參數
| 測量原理 | 磁致伸縮 |
| 測量長度 | 50 mm ... 3000 mm |
| 死區 / 盲區 | 59 mm / 28 mm |
| 分辨率 | 0.01 mm ; 0.05 mm ; 0.1 mm ; 12 bit ( Analog ) |
| 非線性度 | 滿量程 ± 0.04 % ± 1 LSB |
| 重復精度 | 滿量程 ± 0.05 % |
| 滯后 | ± 0.1 mm |
| 溫度系數 | ± 15 ppm / °C FS 通常 ; ± 30 ppm / °C FS 滿量程 |
| 絕緣強度 | 500 V ( 外殼接地 ) |
| 材料 | 外殼鋁 / 桿 Cr/Ni 合金 1.4571 |
| 法蘭 / 接口螺紋 | SW46 / M18x1.5 |
| 支撐孔 | 根據需求測量桿末端 + 5 mm |
| 磁塊 | T4M33 ; T4M20 ; T4M22 |
| 磁塊滑行速度 | 測量區域內沒有限制 |
| 連接類型 | 接插件 ; 直出電纜 |
電氣參數
| 輸出接口 | Analog / SSI |
| 輸入電壓 | 9 … 36 VDC |
| 空載電流 | < 100 mA |
| 紋波 | ≤ 5 mV |
| 可編程參數 | 分辨率 ; 計數方向 ; 節點ID ; 傳輸速率 ; 預設值 |
| 編程工具 | TR-Soft : TRWinProg |
環境參數
| 抗沖擊 EN 60068-2-27 | ≤ 500 m/s2 半正弦 11 ms |
| 抗振動 EN 60068-2-6 |
|
| 電磁兼容性 (EMC) | 遵循 EN 61000-6-2 和 EN 61000-6-3 |
| 工作溫度 | -40 °C ... +85 °C |
| 存儲溫度 | -40 °C ... +100 °C ; 干燥環境 |
| 相對濕度 DIN EN 60068-3-4 | 90 % ; 無凝結 |
| 防護等級 DIN EN 60529 | IP65 / IP69K |
| 抗壓性 | 400 bar 靜態 ; 750 bar 峰值 |
產品詳情
耐壓不銹鋼導管完美適合液壓缸、氣缸
線性位置測量系統
非接觸、無磨損
靈活的編程功能
系統參數
| 測量原理 | 磁致伸縮 |
| 測量長度 | 50 mm ... 3000 mm |
| 死區 / 盲區 | 59 mm / 28 mm |
| 分辨率 | 0.01 mm ; 0.05 mm ; 0.1 mm ; 12 bit ( Analog ) |
| 非線性度 | 滿量程 ± 0.04 % ± 1 LSB |
| 重復精度 | 滿量程 ± 0.05 % |
| 滯后 | ± 0.1 mm |
| 溫度系數 | ± 15 ppm / °C FS 通常 ; ± 30 ppm / °C FS 滿量程 |
| 絕緣強度 | 500 V ( 外殼接地 ) |
| 材料 | 外殼鋁 / 桿 Cr/Ni 合金 1.4571 |
| 法蘭 / 接口螺紋 | SW46 / M18x1.5 |
| 支撐孔 | 根據需求測量桿末端 + 5 mm |
| 磁塊 | T4M33 ; T4M20 ; T4M22 |
| 磁塊滑行速度 | 測量區域內沒有限制 |
| 連接類型 | 接插件 ; 直出電纜 |
電氣參數
| 輸出接口 | Analog / SSI |
| 輸入電壓 | 9 … 36 VDC |
| 空載電流 | < 100 mA |
| 紋波 | ≤ 5 mV |
| 可編程參數 | 分辨率 ; 計數方向 ; 節點ID ; 傳輸速率 ; 預設值 |
| 編程工具 | TR-Soft : TRWinProg |
環境參數
| 抗沖擊 EN 60068-2-27 | ≤ 500 m/s2 半正弦 11 ms |
| 抗振動 EN 60068-2-6 |
|
| 電磁兼容性 (EMC) | 遵循 EN 61000-6-2 和 EN 61000-6-3 |
| 工作溫度 | -40 °C ... +85 °C |
| 存儲溫度 | -40 °C ... +100 °C ; 干燥環境 |
| 相對濕度 DIN EN 60068-3-4 | 90 % ; 無凝結 |
| 防護等級 DIN EN 60529 | IP65 / IP69K |
| 抗壓性 | 400 bar 靜態 ; 750 bar 峰值 |
