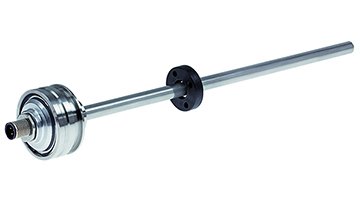

耐壓不銹鋼導管完美適合液壓缸、氣缸

   線性位置測量系統

   非接觸、無磨損

   傳感器整體集成于缸體內

系統參數

測量原理	磁致伸縮
測量長度	50 mm ... 2500 mm
死區 / 盲區	59 mm / 34 mm
分辨率	0.05 mm ; 0.1 mm ; 12 bit ( Analog )
非線性度	滿量程 ± 0.04 % ± 1 LSB
重復精度	滿量程 ± 0.005 %
滯后	± 0.1 mm
溫度系數	± 15 ppm / °C FS 滿量程
材料	Cr/Ni 合金 1.4571
法蘭 / 接口螺紋	?48 f 7
支撐孔	根據需求測量桿末端 + 5 mm
磁塊	T4M33 ; T4M20 ; T4M22
磁塊滑行速度	測量區域內沒有限制
連接類型	接插件 ; 直出電纜

電氣參數

輸出接口	Analog / SSI / CANopen
輸入電壓	9 ... 36 VDC ; ± 10 %
空載電流	< 100 mA
紋波	≤ 5 mV
可編程參數	分辨率 ; 計數方向 ; 節點ID ; 傳輸速率 ; 預置參數
編程工具	TR-Soft : TRWinProg ; Fieldbus-Device

環境參數

抗沖擊 EN 60068-2-27	≤ 500 m/s2 半正弦 11 ms
抗振動 EN 60068-2-6	特定值 ≤ 150 m/s2 特定值 ≤ 200 m/s2 正弦 10 - 500 Hz 正弦 5 KHz
電磁兼容性 (EMC)	遵循 EN 61000-6-2 和 EN 61000-6-3
工作溫度	-40 °C ... +85 °C
存儲溫度	-40 °C ... +100 °C ; 干燥環境
相對濕度 DIN EN 60068-3-4	90 % ; 無凝結
防護等級 DIN EN 60529	IP65 / IP69K
抗壓性	400 bar 靜態 ; 750 bar 峰值
