瀏覽器自帶分享功能也很好用哦~LMR 70 耐壓外管冗余70系列
耐壓不銹鋼導管完美適合液壓缸、氣缸
非接觸、無磨損測量線性運動
同一外殼包含3個完全單獨的測量系統
2路、3路冗余系統，位置檢測
耐壓不銹鋼導管完美適合液壓缸、氣缸
非接觸、無磨損測量線性運動
同一外殼包含3個完全單獨的測量系統
2路、3路冗余系統，位置檢測
在線客服
客服一
產品詳情

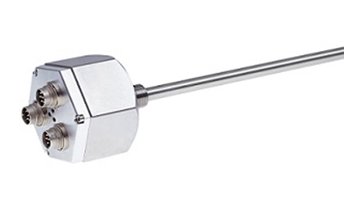

LMR 70 耐壓外管冗余70系列
系統參數
| 測量原理 | 磁致伸縮 |
| 測量長度 | 50 mm ... 2000 mm |
| 死區 / 盲區 | 56 mm / 28 mm |
| 分辨率 | 16 bit ( Analog ) ; 0.01 mm ( SSI ) |
| 非線性度 |
|
| 重復精度 | < 0.04 mm |
| 滯后 |
|
| 溫度系數 | < 40 ppm / °C FS 滿量程 |
| 絕緣強度 | 500 V ( 外殼接地 ) |
| 材料 | 外殼鋁 / 桿 Cr/Ni 合金 1.4571 |
| 法蘭 / 接口螺紋 | M18 x 1.5 |
| 支撐孔 | 根據需求測量桿末端 +5 mm |
| 磁塊 | T4M33 |
| 磁塊滑行速度 | 測量區域內沒有限制 |
電氣參數
| 輸出接口 | Analog / SSI |
| 輸入電壓 | 24 VDC ; -20 … +10 % |
| 空載電流 | 每個測量系統 ≤ 100 mA |
| 紋波 | ≤ 5 mV |
| 可編程參數 | 分辨率 ; 計數方向 ; 預置參數 ; 輸出代碼 |
| 編程工具 | TR-Soft : TRWinProg |
環境參數
| 抗沖擊 EN 60068-2-27 | ≤ 1000 m/s2 半正弦 11 ms |
| 抗振動 EN 60068-2-6 | ≤ 100 m/s2 正弦 50 - 2000 Hz |
| 電磁兼容性 (EMC) | 遵循 EN 61000-6-2 和 EN 61000-6-3 |
| 工作溫度 | -20 °C ... +70 °C |
| 存儲溫度 | -40 °C ... +85 °C ; 干燥環境 |
| 平面測量雜散磁場 | < 3 mT |
| 相對濕度 DIN EN 60068-3 -4 | 98 % ; 無凝結 |
| 防護等級 DIN EN 60529 | IP65 |
| 抗壓性 | 600 bar 峰值 |
