產品詳情

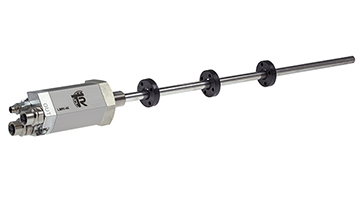

LMRI 46V 重載型 耐壓外管重載46系列
系統參數
| 測量原理 | 磁致伸縮 |
| 測量長度 | 50 mm ... 5000 mm |
| 死區 / 盲區 | 62 mm / 28 mm |
| 分辨率 | 0.001 mm ; 0.002 mm ; 0.005 mm ; 0.01 mm ; 0.05 mm ; 0.1 mm ; 16 bit ( Analog ) |
| 非線性度 |
|
| 重復精度 | < 0.005 mm |
| 滯后 | 通常 < 10 μm |
| 溫度系數 | < 8 μm / °C ≤ 500 mm ; < 15 ppm / °C > 500 mm |
| 絕緣強度 | 500 V (外殼接地) |
| 材料 | 外殼鋁 / 桿Cr/Ni 合金 1.4571 |
| 法蘭 / 接口螺紋 | SW46 / M18x1.5 |
| 支撐孔 | 根據需求測量桿末端 +5mm |
| 磁塊 | T4M33 ; T4M20 ; T4M22 ; T3U64 ; T4U3820 |
| 磁塊數量 | 1 - 3 塊 ; <30 塊 ; 磁塊間距> 80 mm |
| 1塊 - 3塊磁鐵 | 分辨率 0.001 mm |
| 4塊 - 30塊磁鐵 | 分辨率 0.05 mm |
| 磁塊滑行速度 | 測量區域內沒有限制 |
| 連接類型 | 直出電纜 / 接插件 |
| 可拆卸電子艙類型 | LMRI46 H |
電氣參數
| 可選接口 |
|
| 輸入電壓 | 24 VDC / -20 … +10 % |
| 空載電流 | < 100 mA ... < 300 mA |
| 紋波 | ≤ 5 mV |
| 可編程參數 | 分辨率 ; 計數方向 ; 位移速度 ; 輸出代碼 ; 預設值 ; 磁環數 ; 數據插補 |
| 編程工具 | TR-Soft : TRWinProg / Fieldbus-Device |
| 功能 | 位置和速度同時輸出 |
環境參數
| 抗沖擊 EN 60068-2-27 | ≤ 1500 m/s2 半正弦 2 ms |
| 抗振動 EN 60068-2-6 | ≤ 200 m/s2 正弦 50 - 2000 Hz |
| 電磁兼容性 (EMC) | 遵循 EN 61000-6-2 和 EN 61000-6-3 |
| 工作溫度 | -40 °C ... +85 °C |
| 存儲溫度 | -40 °C ... +85 °C ; 干燥環境 |
| 平面測量雜散磁場 | < 3 mT |
| 相對濕度 DIN EN 60068-3-4 | 98 % ; 無凝結 |
| 防護等級 DIN EN 60529 | IP65 |
| 抗壓性 | 600 bar 靜態 |
產品詳情
LMRI 46V 重載型 耐壓外管重載46系列
系統參數
| 測量原理 | 磁致伸縮 |
| 測量長度 | 50 mm ... 5000 mm |
| 死區 / 盲區 | 62 mm / 28 mm |
| 分辨率 | 0.001 mm ; 0.002 mm ; 0.005 mm ; 0.01 mm ; 0.05 mm ; 0.1 mm ; 16 bit ( Analog ) |
| 非線性度 |
|
| 重復精度 | < 0.005 mm |
| 滯后 | 通常 < 10 μm |
| 溫度系數 | < 8 μm / °C ≤ 500 mm ; < 15 ppm / °C > 500 mm |
| 絕緣強度 | 500 V (外殼接地) |
| 材料 | 外殼鋁 / 桿Cr/Ni 合金 1.4571 |
| 法蘭 / 接口螺紋 | SW46 / M18x1.5 |
| 支撐孔 | 根據需求測量桿末端 +5mm |
| 磁塊 | T4M33 ; T4M20 ; T4M22 ; T3U64 ; T4U3820 |
| 磁塊數量 | 1 - 3 塊 ; <30 塊 ; 磁塊間距> 80 mm |
| 1塊 - 3塊磁鐵 | 分辨率 0.001 mm |
| 4塊 - 30塊磁鐵 | 分辨率 0.05 mm |
| 磁塊滑行速度 | 測量區域內沒有限制 |
| 連接類型 | 直出電纜 / 接插件 |
| 可拆卸電子艙類型 | LMRI46 H |
電氣參數
| 可選接口 |
|
| 輸入電壓 | 24 VDC / -20 … +10 % |
| 空載電流 | < 100 mA ... < 300 mA |
| 紋波 | ≤ 5 mV |
| 可編程參數 | 分辨率 ; 計數方向 ; 位移速度 ; 輸出代碼 ; 預設值 ; 磁環數 ; 數據插補 |
| 編程工具 | TR-Soft : TRWinProg / Fieldbus-Device |
| 功能 | 位置和速度同時輸出 |
環境參數
| 抗沖擊 EN 60068-2-27 | ≤ 1500 m/s2 半正弦 2 ms |
| 抗振動 EN 60068-2-6 | ≤ 200 m/s2 正弦 50 - 2000 Hz |
| 電磁兼容性 (EMC) | 遵循 EN 61000-6-2 和 EN 61000-6-3 |
| 工作溫度 | -40 °C ... +85 °C |
| 存儲溫度 | -40 °C ... +85 °C ; 干燥環境 |
| 平面測量雜散磁場 | < 3 mT |
| 相對濕度 DIN EN 60068-3-4 | 98 % ; 無凝結 |
| 防護等級 DIN EN 60529 | IP65 |
| 抗壓性 | 600 bar 靜態 |
