Temposonics®緊湊式位移傳感器可以完全內置在液壓缸內，主要在惡劣的環境中使用，如野外農林車輛，建筑工程機械等設備的位移和速度測量，安全可靠.

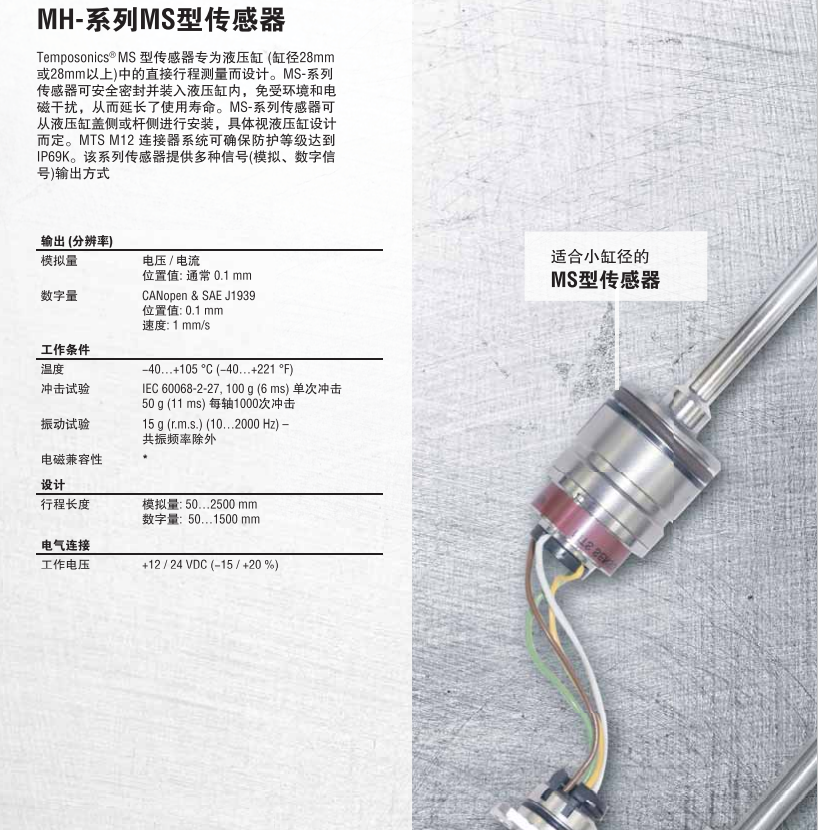

MH-系列MS型傳感器
Temposonicso MS型傳感器專為液壓缸(缸徑28mm或28mm以.上)中的直接行程測量而設計。MS-系列傳感器可安全密封并裝入液壓缸內，免受環境和電磁干擾，從而延長了使用壽命。MS系列傳感器可從液壓缸蓋側或桿側進行安裝，具體視液壓缸設計而定。MTSM12連接器系統可確保防護等級達到IP69K。該系列傳感器提供多種信號(模擬、數字信號)輸出方式
輸出(分辨率)

模擬量:電壓/電流
位置值:通常0.1 mm
數字量:CANopen & SAE J1939位置值: 0.1 mm

速度: 1 mm/s
工作條件溫度:-40...+.105。C (-40...+221 °F)
沖擊試驗:IEC 60068-2-27. 100 0 (6 ms)單次沖擊50 g (11 ms)每軸1000次沖擊
振動試驗:15 g (r.m.s.) (10.. .2000 Hz)-
共振頻率除外
行程長度   模擬量: 50.. .2500 mm數字量: 50...1500 mm
電氣連接工作電壓:+12/24 VDC (-15/ +20 %)

MH-系列MXR型傳感器

MH-系列MXR型傳感器非常適合改造舊設備或外部安裝。該磁致伸縮傳感器包含一個不銹鋼外殼，可從外部安裝在液壓缸旁邊。MH-系列MXR型傳感器有兩個版本，即MXRC和MXRS。盡管兩個版本的傳感器具有類似的外觀和性能，但它們獨特的功能可以用來識別這兩種傳感器。MXRC傳感器具有四種單獨的行程長度，長度可達250mm,而MXRS傳感器的行程長度為100-500mm(訂購步長增量為50mm)。MXRC傳感器可使用5 VDC工作電壓，能夠輸出一一個與工作電壓成比例的電壓值。MXRS傳感器可使用12或24 VDC工作電壓，并且可提供多種模擬量和數字量輸出方案。

輸出(分辨率)

模擬量:電壓/電流
位置值:通常0.1 mm)
數字量:CANopen & SAE J1939位置值: 0.1 mm
速度: 1 mm/s
工作條件溫度:up to -40...+105。C (-40..+22 °F)
沖擊試驗:MXRS: 100 9 (單次沖擊)/IEC 60068-2-27標準MXRC: 5g (單次沖擊)/ IEC 60068-2-27標準
振動試驗:MXRS: 15 g/ 0...2000 Hz/ IEC 60068-2-6標準MXRC: 1 g/ 0...150 Hz/ IEC 60068-2-6標準
行程長度:10...500 mm
電氣連接工作電壓:+5 VDC, +12/24 VDC (-15/ +20 %)

MH-系列MB型傳感器

Temposonicso MB型傳感器專為液壓缸中的螺紋端口裝配而設計。MB型傳感器使用12 VDC工作電壓,并提供一個輸 出電壓。MTS M12連接器系統可確保防護等級達到IP69K。

輸出(分辨率)

模擬量:電壓無窮大
工作條件溫度:-40...+.75 °C (4...+167 °F)
沖擊試驗:IEC-60068-2-27
50 g (6 ms)單次沖擊
50g (11 ms)每軸1000次沖擊
振動試驗:IEC 60068-2-64 (10..2000 Hz) 15 g sinus
行程長度:72, 109, 128 148, 162, 186, 194, 217, 250 mm
電氣連接工作電壓:+12 VDC (+25 %)

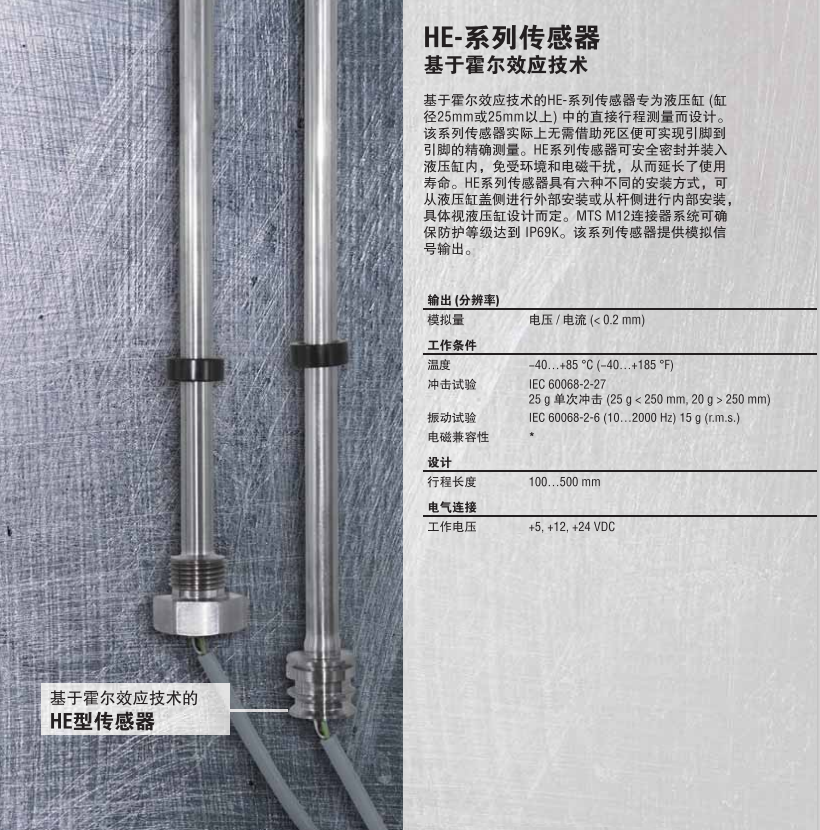

HE-系列傳感器基于霍爾效應技術

基于霍爾效應技術的HE-系列傳感器專為液壓缸(缸徑25mm或25mm以上)中的直接行程測量而設計。該系列傳感器實際上無需借助死區便可實現引腳到引腳的精確測量。HE系列傳感器可安全密封并裝入液壓缸內，免受環境和電磁干擾，從而延長了使用壽命。HE系列傳感器具有六種不同的安裝方式，可從液壓缸蓋側進行外部安裝或從桿側進行內部安裝，具體視液壓缸設計而定。MTS M12連接器系統可確保防護等級達到IP69K。該系列傳感器提供模擬信號輸出。

輸出(分辨率)

模擬量:電壓/電流(<0.2mm)
工作條件溫度:-40...+.85 °C (-40...+185 °F)
沖擊試驗:IEC 60068-2-27
25g單次沖擊(25g<250mm,20g>250mm)
振動試驗:IEC 60068-2-6 (10.. .2000 Hz) 15 g (.m.s.)
行程長度:100...500 mm
電氣連接工作電壓:+5, +12, +24 VDC
