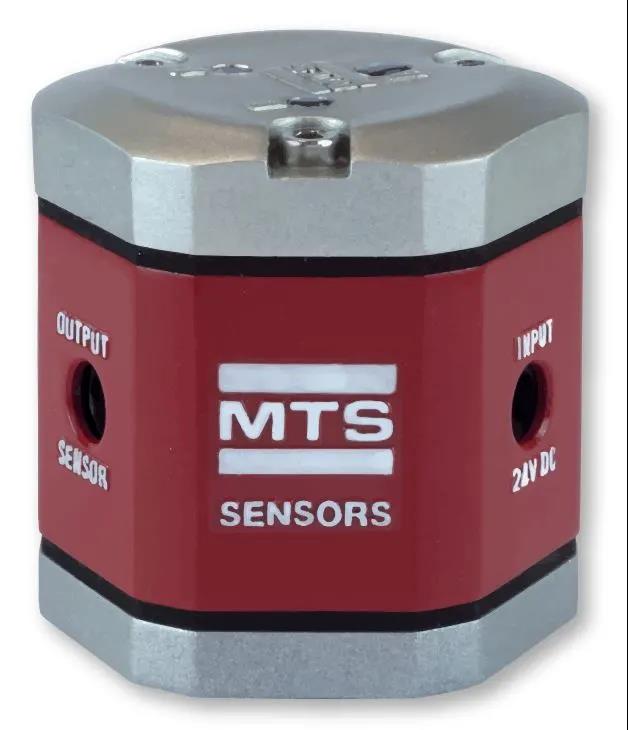

TempoLink，小身材，大智慧

實際尺寸：54 × 44 × 53 mm

于2018年上市的Temposonics® R系列第五代傳感器不僅各項性能指標得到了極大提升，而且在數據開放性上有了劃時代的進步：其中之一就是可以通過已經普及的智能終端，例如平板電腦、手機來實時訪問，實現對R系列第五代傳感器的快速設置和診斷，在實時訪問過程中，Tempolink智能助手模塊起到了“網關”的作用。

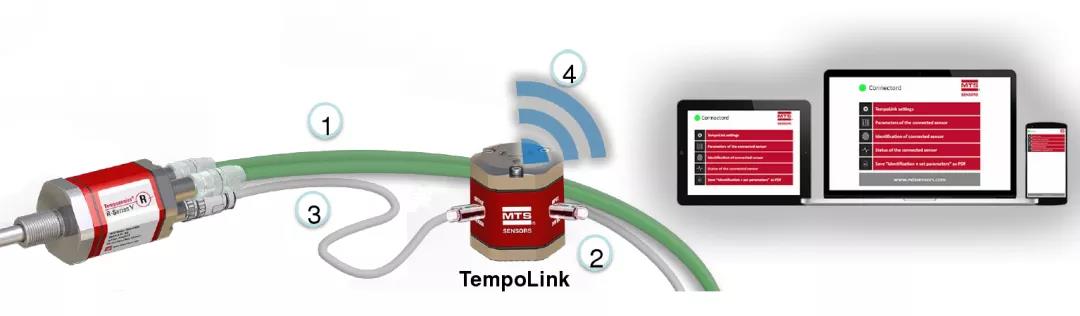

Tempolink智能助手模塊構建無線通訊網絡如下圖所示：

上圖中舉例的Temposonics®R系列V以太網傳感器連接：

① 所示綠色通訊電纜正常工作，Tempolink智能助手模塊接入；

② 所示24VDC電源再通過；

③ 所示電纜給傳感器供電并交換數據，同時Tempolink智能助手模塊產生；

④ 所示W(wǎng)i-Fi信號，具備無線連接能力的智能手機、平板電腦和個人計算機需要聯接這個無線信號，在網頁瀏覽器中打開傳感器網頁界面訪問數據。

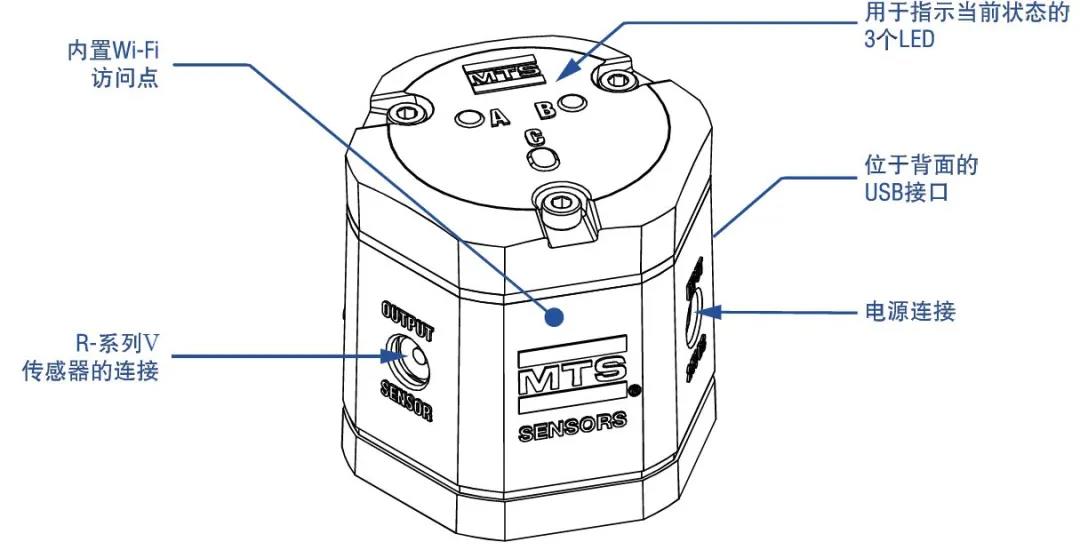

Tempolink智能助手連接點和狀態LED

Tempolink工作演示

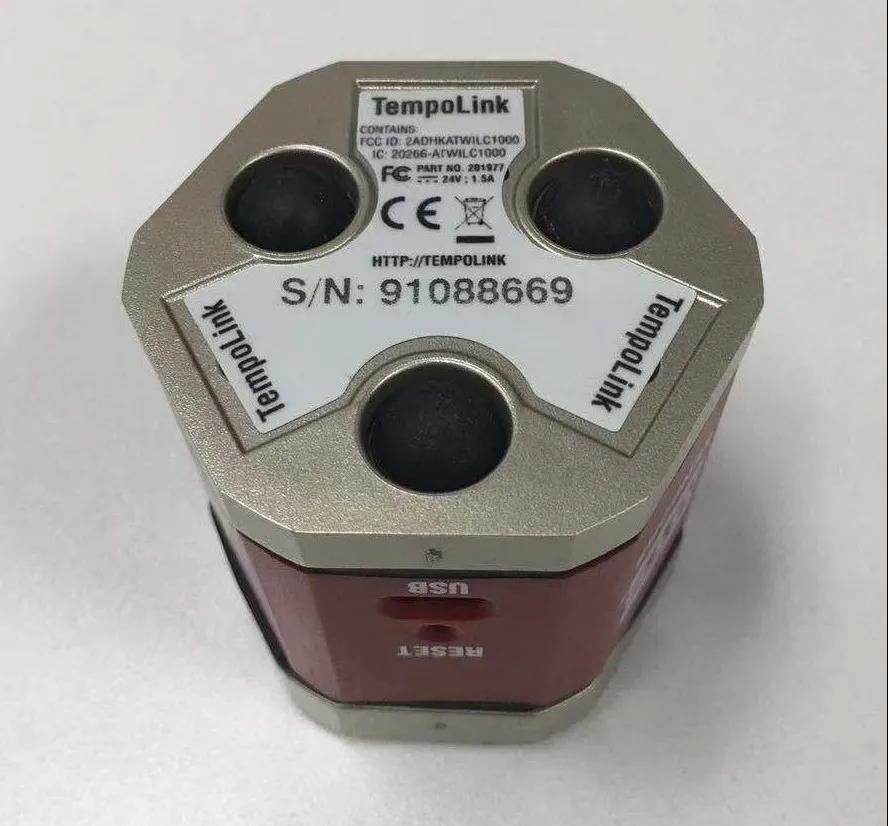

下面請來看一下具體的操作軟件界面。以下演示所用TempoLink智能助手模塊產品序列號為91088669。

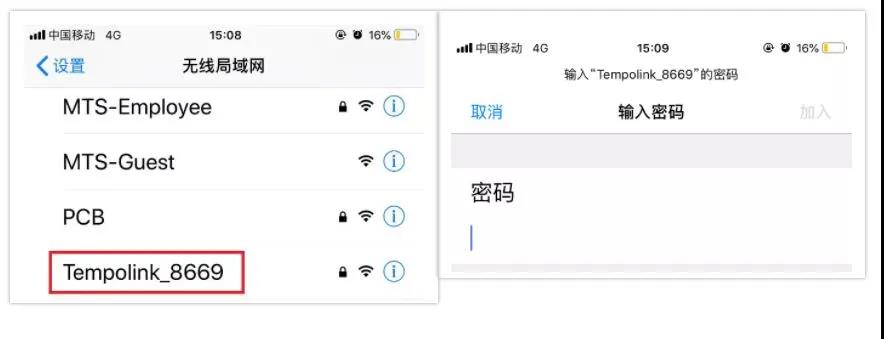

TempoLink智能助手模塊正確連接通電后產生一個無線局域網Wi-Fi信號：Tempolink_8669如下圖所示,可以看到Wi-Fi信號后四位和序列號后四位相同。

用智能終端連接無線局域網Tempolink_8669，會彈出如右上圖所示的登錄界面，直接輸入默認密鑰（即產品序列號91088669）后連接成功。

需要強調的是每個TempoLink智能助手模塊的產品序列號都不相同，即每個產品無線密鑰都不相同且可修改，可以防止未經授權的訪問。

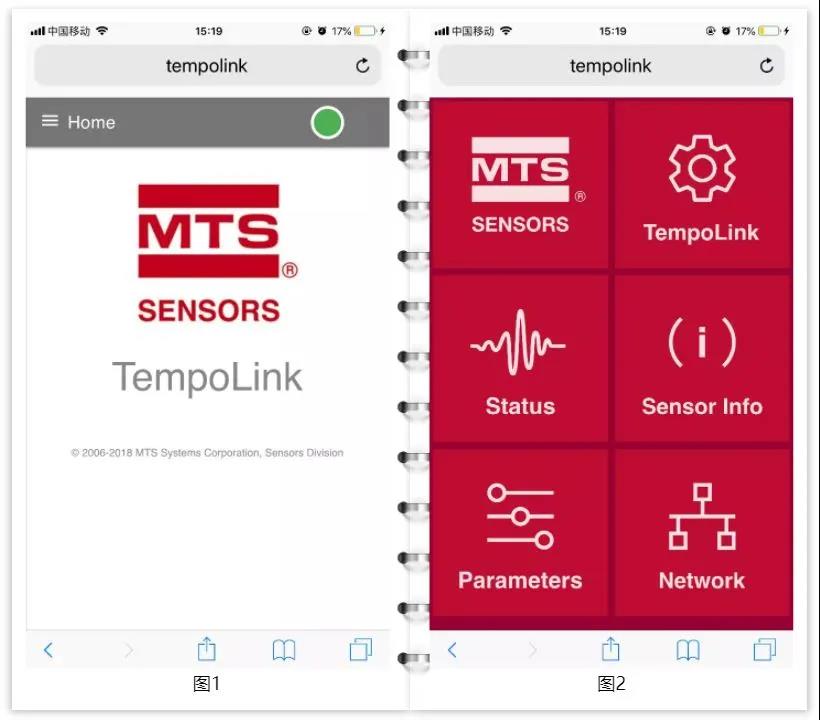

成功連接無線局域網Tempolink_8669后，在智能終端網頁瀏覽器地址欄中輸入HTTP://TEMPOLINK，登入后將顯示如下圖1界面，在初始顯示界面中點擊標簽進入；

如圖2所示，不同的標簽代表了不同的傳感器信息數據集合，都可以逐一點擊進入訪問，下面就帶大家瀏覽一下。

訪問界面

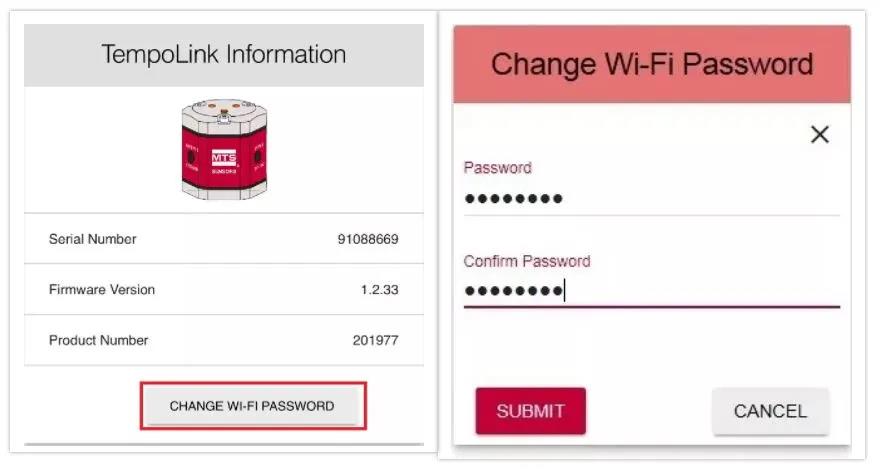

訪問界面如下圖所示，如需修改登錄Wi-Fi密鑰，可點擊標簽。


界面

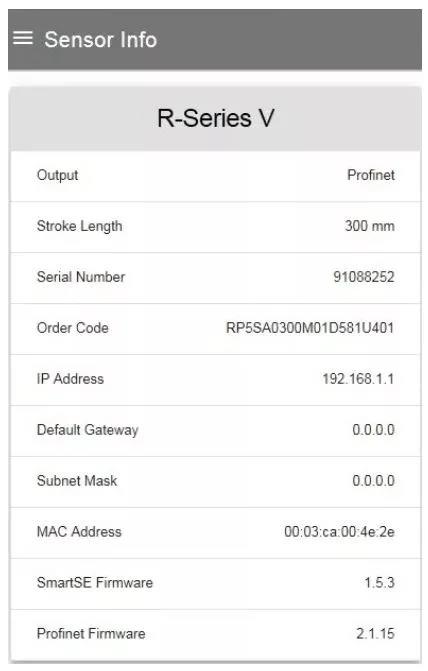

示例采用了Profinet通訊接口R系列V傳感器；這個界面展示了傳感器的型號、序列號和輸出接口信號等基本信息內容。

訪問界面

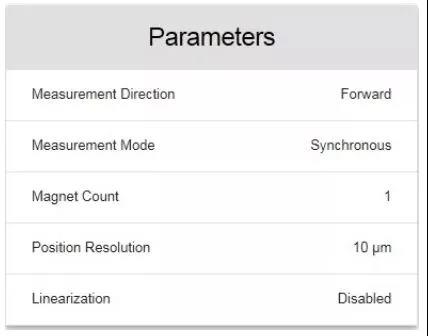

在< Parameters >界面中顯示傳感器輸出接口信號的具體參數配置值。

訪問界面

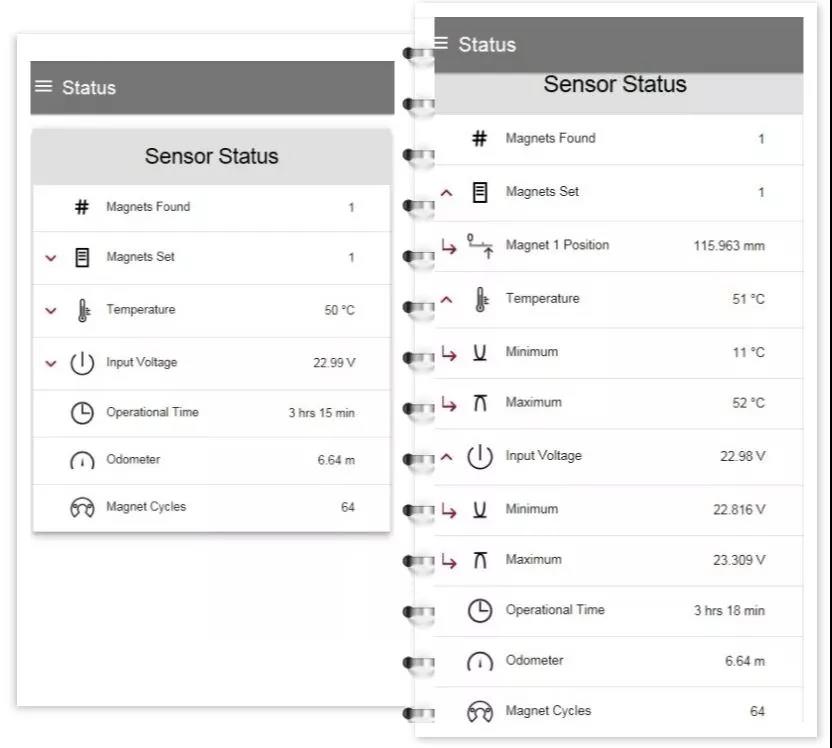

在此界面中左邊顯示下拉圖標的條目可以點擊展開顯示更多的數據項，如右下圖所示，在展開的界面中顯示出了實測磁鐵的數量和各個磁鐵實際位置值，這可以直觀地幫助判斷傳感器的狀態。

訪問界面

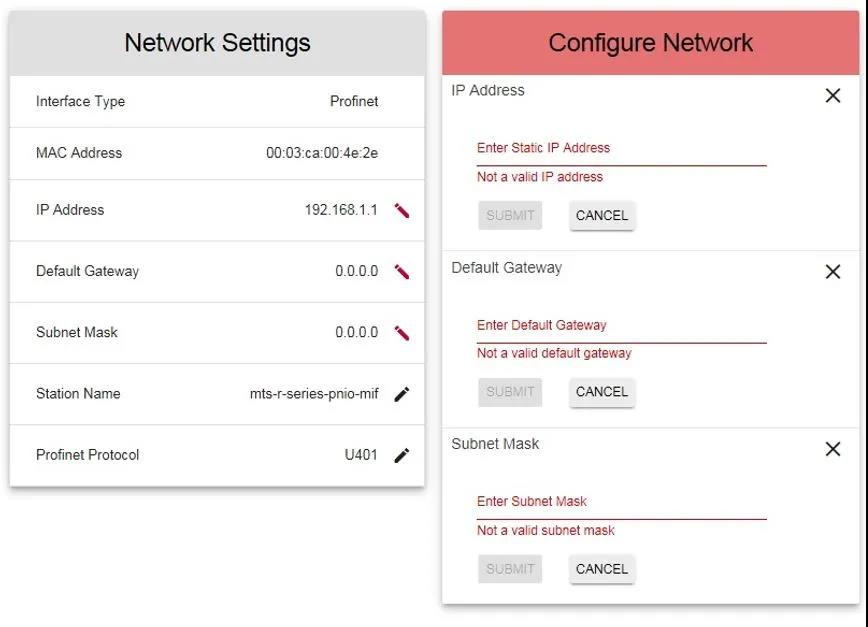

在該界面中右側顯示圖標的條目可以點擊彈出相應的對話框界面完成設置數據修改。

點擊條目IP Address、Default Gateway、Subnet Mask、Station Name和Profinet Protocol（注：示例采用了Profinet通訊接口第五代傳感器）后彈出的輸入設定值窗口如下圖：

Tempolink智能助手模塊作為T(mén)emposonics®R系列第五代傳感器的配件，可以很方便快捷地訪問Temposonics®工業以太網，模擬量和SSI信號等各種通訊接口的R系列V傳感器，幫助用戶實時地設置參數和狀態診斷。
